Шаблон WG-17
Арт WG-17

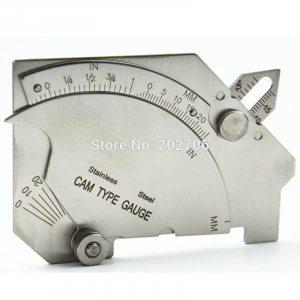

Универсальный шаблон сварщика WG-17 (Bridge Cam) (MG-8) и предназначен для измерений выпуклости и вогнутости углового шва, катета углового шва, глубины подреза, смещения, глубины точечной коррозии, а также для использования в качестве линейки до 60 мм и измерения угла разделки кромок 0° - 60°.
Универсальный шаблон сварщика WG-17 (Bridge Cam) (MG-8) изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для измерений выпуклости и вогнутости углового шва, катета углового шва, глубины подреза, смещения, глубины точечной коррозии, а также для использования в качестве линейки до 60 мм и измерения угла разделки кромок 0° - 60°.
Универсальный шаблон сварщика WG-17 (Bridge Cam) изготовлен из нержавеющей стали и состоит из базовой пластины с 3-мя шкалами, ползунка с 1-й шкалой и подвижного указателя с риской.
Измеряемые диапазоны и технические параметры измерителя Bridge Cam приведены в таблице.
Технические характеристики:
Контролируемый параметр | Диапазон измерений | Цена деления | Погрешность |
Использование как линейки | 0-60 мм | 1 мм | ±0,2 мм |
Измерение несоосности поверхностей, смещения, выпуклости шва | 0-25 мм | 1 мм | ±0,2 мм |
Измерение угла кромки | 0-60° | 5° | ±1° |
Измерение вогнутости шва | 0-20 мм | 1 мм | ±0,2 мм |
Измерение катета углового шва | 0-25 мм | 1 мм | ±0,2 мм |
Измерение глубины подреза | 0-20 мм | 1 мм | ±0,2 мм |
Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
