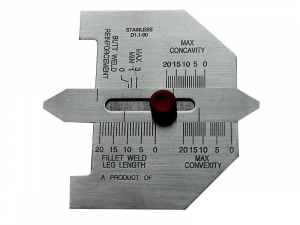

Шаблон WG-7

Универсальный шаблон сварщика WG-7 изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» м предназначен для измерения высоты углового шва, высоты стыкового шва, толщины выпуклого и вогнутого углового шва.

Универсальный шаблон сварщика WG-7 состоит из двух компонентов: основной пластины и подвижного указателя.

Технические характеристики:

Шаблон имеет 4 шкалы:

• MAX-MIN (высота стыкового шва) - 0-3 мм
• MAX CONCAVITY (макс. вогнутость) – 0-20 мм
• MAX CONVEXITY (макс. выпуклость) – 0-20 мм
• LEG LENGTH (катет углового шва) - 0-20 мм

Погрешность измерения - ±0.15 мм

Шаблон изготовлен из нержавеющей стали.

Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
