Шаблон WG-9

Универсальный шаблон сварщика WG-9 (Универсальный калибр для сварных швов со считывающим окном) изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для измерений углового шва: высоты шва, катета углового шва.

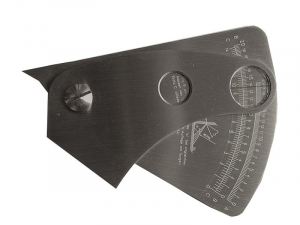

Универсальный шаблон сварщика WG-9 состоит из двух деталей: подвижная пластина с тремя нелинейными шкалами и схемами измерений, пластина с окном для считывания.

Шаблон устанавливается неподвижной частью (в которой имеется окно считывания) на ровную поверхность. Измерение высоты сварного шва производится подвижной частью шаблона , которая имеет три неподвижные нелинейные шкалы А, В и С с ценой деления 0,1 мм.

Шкалы А, В и С употребляются в зависимости от расположения свариваемых деталей согласно рисунков на корпусе шаблона. Считывание производится от нулевой отметки корпуса до риски в подвижном окне

Величина катета "b” читается по шкале – В
Величина высоты шва «а» читается по шкале – С
Величина высоты неравностороннего шва «а» читается по шкале – С
Величина высоты вогнутого шва «а» читается по шкале – А

Технические характеристики:

Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
