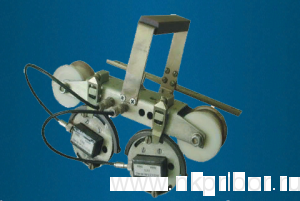

Устройство сканирования бандажей и колес УСБК-1

• установку преобразователя для контроля обода на внутреннюю боковую
поверхность обода колеса на фиксированном расстоянии от вершины обода,
под фиксированным углом к радиусу колеса;

• установку преобразователя для контроля гребня на внутреннюю боковую
поверхность обода колеса на фиксированном расстоянии от вершины гребня,
под фиксированным углом к радиусу колеса;

• электрическую коммутацию последовательно для каждого преобразователя.

Основные технические данные:

• Объект контроля - бандажи и ободья колес локомотивов и вагонов электропоездов,
колеса грузовых и пассажирских вагонов.
• Контролируемые зоны, модели дефектов по инструкции ультразвукового контроля деталей локомотивов и вагонов электропоездов на базе программируемого дефектоскопа УД2-70 и используемые типы преобразователей приведены в таблице.

Контролируемые зоны	Модели дефектов	Тип преобразователя
Основное сечение бандажа или обода колеса	сверление: - диаметр (4±0,3) мм, глубина (5±0,3) мм.	П121-2,5-40-М-002 или П121-2,5-50-М-002
Гребень бандажа или обода колеса	сверление: - диаметр (3±0,3) мм, глубина (2±0,3) мм.	П121-2,5-40-М-002 или П121-2,5-50-М-002

• Параметры преобразователей П121-2,5-40-М-002 и П121-2,5-50-М-002 по ТУ 25-7761.001-86.
• Частота вращения колесной пары, об/мин, не более 3.
• Место установки устройства - на обод контролируемого бандажа или колеса.
• Шероховатость поверхности предназначенной для ввода УЗК, не хуже Rz = 40.
• Контактная жидкость - масло
• Габаритные размеры, не более:

- высота (вдоль радиуса колеса), мм 130
- длина (вдоль обода колеса), мм 220
- ширина (вдоль оси колеса), мм 160.

• Масса, кг, не более 2.
• Установленная наработка на отказ, ч, не менее 1600.
• Средний срок эксплуатации, лет, не менее 7.
• Допускаемый диапазон температур окружающей среды,
КО и контролируемых бандажей: +5 °С ... +50 °С.

Устройство сканирования бандажей УСБК-1 - 1 шт.
Преобразователь П121-2,5-40-М-002 или П121-2,5-50-М-002 - 2 шт.
Кабель соединительный с УД2-70 3 м - 1 шт.
Паспорт - 1 экз.
Сумка для переноски* - 1 шт.
