В7-527 толщиномер покрытий
Арт В7-527
Цена актуальна 29.04.2023 г
Включает НДС
0
p
Не выбраны дополнительные параметры товара
Назначение: толщиномеры покрытий В7-527 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие ферромагнитные основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

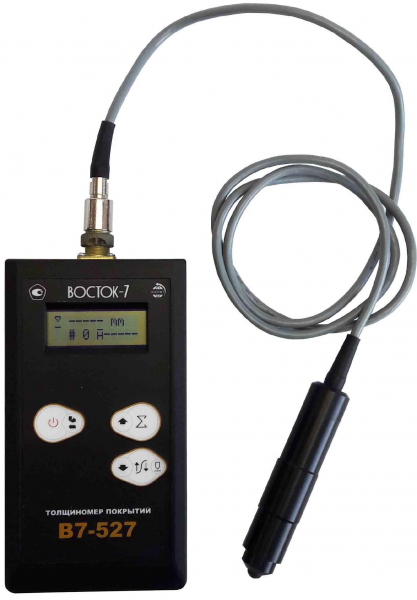

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий В7-527 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (напр. лаки, краски и др. диэлектрики) или немагнитных проводящих (гальванических как цинк, хром, серебро, кадмий, алюминий, медь и др.) покрытий, нанесённых на ферромагнитное основание.
Отличительные особенности толщиномера покрытий В7-527:
- Измерение толщины покрытия на магнитных основаниях в диапазоне от 5 до 2 000 мкм или от 50 до 15 000 мкм в зависимости от преобразователя.
- Проведение локальных (одиночные) и непрерывных (режим сканирования) измерений.

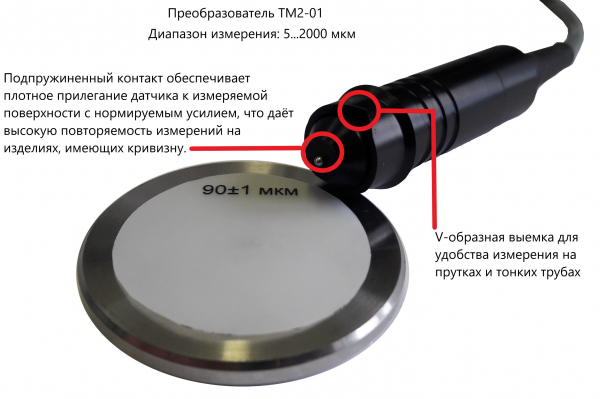

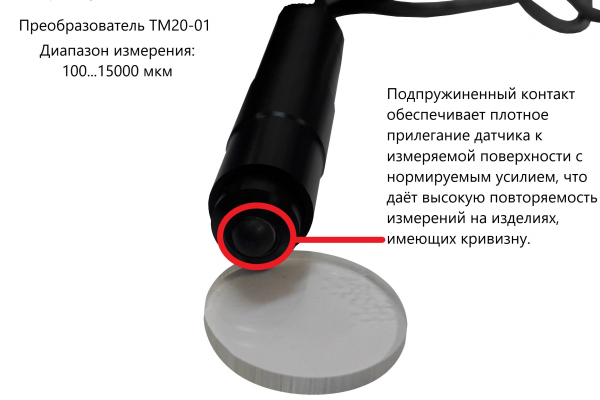

- Подпружиненный наконечник датчика обеспечивает надежный контакт преобразователя с контролируемой поверхностью покрытия и высокую повторяемость измерений.
- Автоматическое выключение при паузе в работе.
- Отсутствует память для сохранения измеренных значений.
- Электронный блок толщиномера работает только с одним типом преобразователя по выбору покупателя при заказе прибора.
Типы преобразователей для толщиномера покрытий В7-527:
Преобразователь | ТМ2-01 | ТМ20-01 |
Диапазон измерения | 5-2000 мкм | 50-15000 мкм |
Погрешность измерения, не более | 3%+1мкм | 3%+10 мкм |
Минимальная толщина основания | 0,5 мм | 0,8 мм |
Минимальный радиус кривизны выпуклой/вогнутой поверхности | 20/70 | 35/160 |
Диаметр минимальной зоны контроля | 20 мм | 50 мм |
Габариты преобразователя | 16 х 60 мм | 19х85 мм |
| Наименование характеристики | Значение |
Диапазон измерений толщины покрытий, мкм
|
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм
*Н измеренное значение толщины покрытий, мкм |
|
| Напряжение электрического питания (два элемента питания типа А316), В | 3 |
| Диапазон рабочих температур, оС | от 0 до +40 |
| Габаритные размеры, мм, не более (Д*Ш*В) | 160*83*36 |
| Масса, кг, не более | 0,3 |

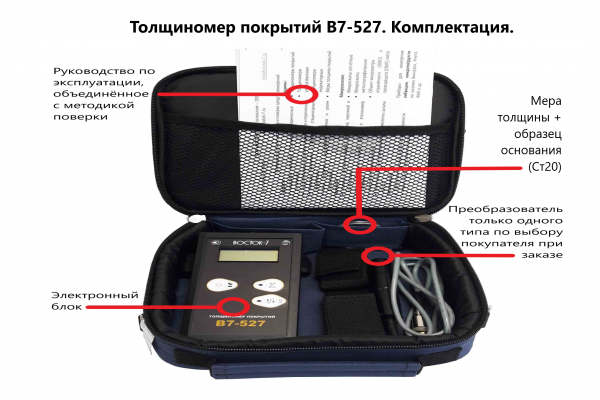

Комплектация:
Блок электронный с 2-мя элементами питания тип АА | 1 шт. |
Преобразователь МТ2-01* | 1 шт. |
Преобразователь МТ20-01* | 1 шт. |
Мера толщины (115 мкм) | 1 шт. |
Образец основания (Ст20) | 1 шт. |
Кофр для хранения и переноски | 1 шт. |
Руководство по эксплуатации с методикой поверки МП 203-33-2020 | 1 экз. |
*Электронный блок толщиномера работает только с одним типом преобразователя по выбору покупателя при заказе прибора. | |
Отзывы
Характеристики
| Производитель: | Восток-7 |
| ГОСРЕЕСТР: | Да |
