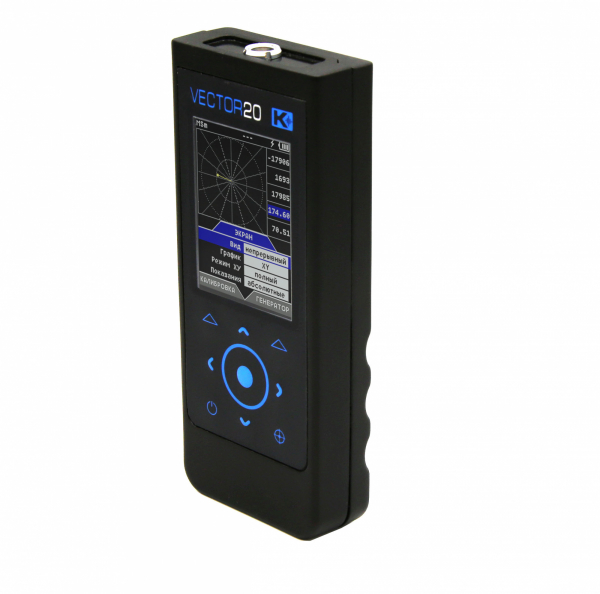

Вихретоковый дефектоскоп ВЕКТОР-20

Первый в своем классе сверхпортативный вихретоковый дефектоскоп с комплексной плоскостью ВЕКТОР-20 представляет собой отличное решение для тех задач, где масса и габаритные характеристики имеют важное значение. Несмотря на миниатюрные размеры, дефектоскоп позволяет не идти на компромисс с функциональностью и иметь под рукой современное и удобное устройство для различных задач контроля.
Прибор максимально автоматизирован в настройке и прост в эксплуатации, при этом дефектоскоп поддерживает любые вихретоковые параметрические и дифференциальные преобразователи в рабочем диапазоне частот. Имея функцию комплексной плоскости, различные варианты разверток, настраиваемые зоны АСД прибор позволяет решать различные сложные задачи контроля. А автоматическая коррекция нуля, позволяет легко контролировать изделия избегая типовых проблем связанных с краевым эффектом и различными переходами и наклонами преобразователя.

Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

Диапазон регулировки усиления

от 0 до 72 дБ, с шагом 0.1, 1 и 5 дБ

Усиление предварительного усилителя

0, 14, 24, 26 дБ

Диапазон изменения частоты

от 1 кГц до 3200 кГц

Регулировка амплитуды возбуждения преобразователя

12,5 / 25 / 50 и 100%

Диапазон изменения фазы вектора

0 - 359 град с шагом 1 град

Вид графика

XY, XT, YT, AT, A, R

След сигнала

1- 30 сек

Режим с нестираемым следом

Фильтр НЧ

усреднение, автобалансировка

Зоны АСД

прямоугольник, сектор

Режимы АСД

дефект в зоне, дефект вне зоны

Типы вывода на экран

вектор

Типы преобразователей

дифференциальный, абсолютный

Память настроек

200 настроек

Память результатов

100 протоколов контроля

Экран

цветной TFT 320х240 с регулируемой цветовой гаммой

Интерфейс

USB type C

Разъемы преобразователей

1 x Lemo 0B.306

Время работы

10 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50Гц AC

Напряжение питания

5V/0,5A DC

Диапазон рабочих температур

от -30є C до +55° C

Размер (В x Ш x Д)

155 мм x 65 мм x 28 мм

Масса

0,24 кг с аккумуляторами

Состав комплекта :

Артикул	Наименование	Кол-во
63651	электронный блок ВЕКТОР-20 со встроенным Li-Pol аккумулятором	1
39051	блок питания сетевой 5В / 220В	1
63655	защитный чехол	1
63123	вихретоковый преобразователь ПВП-1	1
63165	кабель Lemo B6-Microdot 1,5м	1
20203	Кабель USB для связи с ПК	1
	Программное обеспечение на CD-диске	1
	Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)	1
64150	Сумка для переноски	1
