Вискозиметр BЗ-DIN Восток-7
Арт BЗ-DIN
Цена актуальна 24.05.2023
Включает НДС.
15 423
p
Не выбраны дополнительные параметры товара
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
НАЗНАЧЕНИЕ.
Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).
Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).

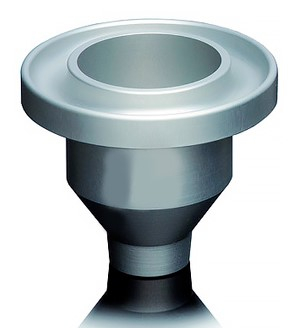

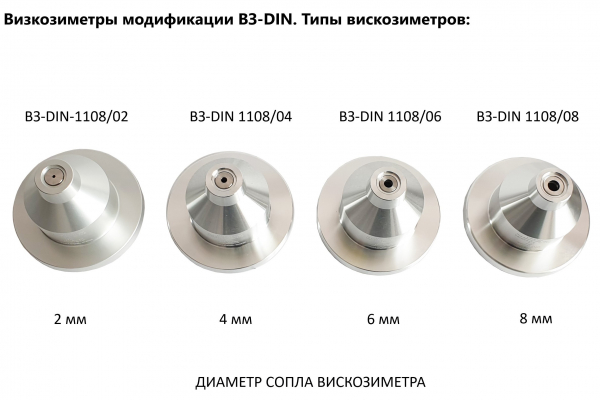

ВЗ-DIN (типы ВЗ-DIN-1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06; ВЗ-DIN 1108/08) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом диаметром 2, 4, 6 и 8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами DIN 53211 и ISO 2431 (частично);
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ | ||||
Наименование характеристики | Значение | |||
ВЗ-246 | ВЗ-DIN | ВЗ-FORD | ||
Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с:
|
|
|
| |
| Пределы допускаемой относительной погрешности измерения времени истечения, %, не более | ±3 | ±10 | ||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ | |||
Наименование характеристики | Значение | ||
ВЗ-246 | ВЗ-DIN | ВЗ-FORD | |
Рабочая температура вискозиметра и образца жидкости, 0С: | 20±0,2 | 23,0±0,5 | 25,0±0,2 |
Диаметр отверстия сопла, мм |
|
|
|
Высота сопла, мм | 4,0±0,1 |
| |
Замеряемая вязкость, cSt:
|
|
|
|
Вместимость резервуара, см3 (мл) | 100±1 | ||
Материал резервуара и фланца | Алюминий | ||
Материал штатива-треноги | Кольцо – алюминий, ножки – нержавеющая сталь | ||
Материал сопла | Нержавеющая сталь | ||
Габаритные размеры вискозиметра без штатива (ØxH), мм, не более | 92х73 | 82х73,5 | |
Масса вискозиметра без штатива, кг, не более | 0,21 | 0,29 | |
Габаритные размеры штатива-треноги (ØxH), мм, не более | 85х189 | ||
Масса штатива-треноги, кг, не более | 0,34 | ||
Условия эксплуатации:
|
| ||
Условия хранения | -10…+35 0С, 0,1 МПа, отн. вл. ≤80% | ||
Срок службы прибора, лет, не менее | 12 | ||
Средняя наработка на отказ, ч, не менее | 15000 | ||
Гарантийный срок, лет, не менее | 2 | ||
Комплектация:
Наименование | К-во |
| Вискозиметр проточный чашечный модификации ВЗ-DIN выбранного типа: ВЗ-DIN-1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06 или ВЗ-DIN 1108/08 | 1 шт. |
| Коробка с ложементом из поролона для хранения вискозиметра | 1 шт. |

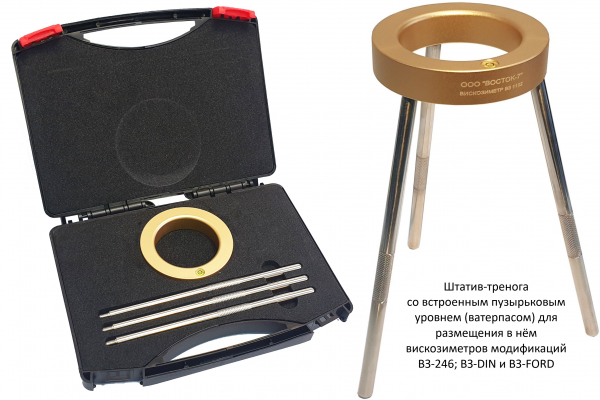

| Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров) | На заказ |
| Упаковочный противоударный кейс для штатива-треноги | 1 шт. |
| Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо) | 1 экз. |
| Свидетельство о поверке (ФГИС АРШИН – если применимо) | 1 экз. |
Отзывы
Характеристики
| Производитель: | Восток-7 |
| ГОСРЕЕСТР: | Нет |
