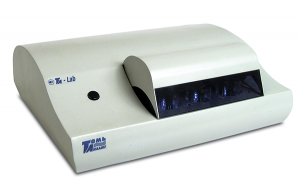

Вольтамперометрический анализатор TA-Lab с ноутбуком

Автоматизированный прибор для измерения содержания токсичных микроэлементов (As, Cd, Pb, Cu, Zn, Mn, Hg, Se, I, Ni, Co, Fe, Ag, Sb, Bi, Fe, Sn) в воде, почве, пищевой продукции вольтамперометрическими методами с чувствительностью на уровне 1/10 допустимого уровня (ПДК) и ниже.

Назначение вольтамперометрического анализатора ТА-Lab

Анализатор вольтамперометрический ТА-Lab предназначен для высокочувствительных измерений содержания токсичных примесей в питьевых, природных, сточных водах, водных растворах проб почв, пищевых продуктов, продовольственного сырья, биологических объектов и других материалов вольтамперометрическими методами. Анализатор ТА-Lab ориентирован на удобство проведения измерений в рутинном анализе с применением малого количества реактивов.

Анализатор ТА-Lab:

- включен в Государственный реестр средств измерений РФ, номер в Госреестре 44076-10;

- признан в Республиках Беларусь и Казахстан;

- соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.

Методическое обеспечение анализатора включает ГОСТы, методики измерений, внесенные в Федеральный реестр методик измерений и ПНД Ф. Методики разработаны с учетом функциональных возможностей анализатора и современных требований к процедуре измерений в аккредитованных лабораториях. ГОСТы, реализуемые на анализаторе, входят в перечни стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технических регламентов Таможенного союза.

Анализатор ТА-Lab является современной версией анализаторов вольтамперометрических типа ТА, производимых НПП "Томьаналит". Предшествующая модель, анализатор вольтамперометрический ТА-4, имел множество положительных отзывов и по настоящее время применяется в испытательных лабораториях России. НПП "Томьаналит" осуществляет поставку комплектующих для анализатора ТА-4.

Вольтамперометрический анализатор ТА-Lab может быть использован при обеспечении требований технических регламентов Таможенного союза:

• ТР ТС 021/2011 «О безопасности пищевой продукции»
• ТР ТС 015/2011 «О безопасности зерна»
• ТР ТС 023/2011 «Технический регламент на соковую продукцию из фруктов и овощей»
• ТР ТС 0241/2011 «Технический регламент на масложировую продукцию»
• ТР ТС 033/2013 «О безопасности молока и молочной продукции»
• ТР ТС 034/2011 «О безопасности мяса и мясной продукции»

Безопасность реализации вольтамперометрического метода анализа на анализаторе ТА-Lab

Безопасность работы на анализаторе ТА-Lab подтверждена:

- декларацией соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;

- сертификатом соответствия требованиям Директив ЕС и гармонизированных Европейских стандартов (сертификат СЕ).

Все электроды, применяемые при работе на анализаторе, снабжены специализированными электродными колпачками, которые исключают контакт оператора с корпусом электрода. Электродные колпачки предназначены для хранения и удобной установки электродов в анализатор и позволяют защитить от загрязнения рабочую поверхность электрода.

Вместо применяемых ранее ртутно-пленочных электродов для определения кадмия, свинца, меди, цинка, олова, марганца анализатор комплектуется менее токсичными амальгамными электродами.

Каждая ячейка анализатора индивидуально закрывается крышкой и дополнительно все три ячейки анализатора закрываются общей крышкой. Такая двойная защита не только увеличивает безопасность применения анализатора, но и увеличивает стабильность регистрации аналитических сигналов.

Удобство и простота работы на анализаторе ТА-Lab

• Для ГОСТов и методик измерений, реализуемых на анализаторе ТА-Lab, разработаны приложения, в которых подробно описана процедура анализа.
• В дополнение к руководству по эксплуатации анализатора в комплект поставки входит "Пособие по освоению работы на анализаторе вольтамперометрическом ТА-Lab", которое содержит информацию о всех тонкостях работы на анализаторе и позволяет существенно сократить сроки освоения.
• Реализована беспроводная связь вольтамперометрического анализатора с компьютером с помощью Bluetooth соединения, что позволяет располагать анализатор до 10 м от компьютера.

Метрологическое обеспечение анализатора ТА-Lab

• Методика поверки анализатора проста, подробно описана и входит в комплект поставки анализатора.
• Расчет результатов измерений проводится автоматически по двум (трем) результатам единичных измерений. При этом рассчитываются показатель повторяемости и показатель точности результатов измерений.
• В комплектацию анализатора входит пособие, в котором описана процедура оперативного контроля качества результатов измерений.
• Специалисты НПП «Томьаналит» проводят консультации по построению контрольных карт Шухарта для методик измерений на анализаторе ТА-Lab.

Комплектация анализатора ТА-Lab

Комплект поставки анализатора состоит из базовой комплектации, входящей в стоимость анализатора, и дополнительной комплектации, включающей в себя методики измерений и комплекты электродов для них. Дополнительная комплектация согласовывается на стадии заказа.

Программное обеспечение анализатора ТА-Lab

Анализатор ТА-Lab работает под управлением персонального компьютера. Программное обеспечение анализатора - программа ТА-Lab - входит в базовую комплектацию анализатора и является удобным средством для проведения рутинных анализов. Позволяет существенно ускорить процедуру анализа, свести к минимуму субъективизм при оценке результатов анализа и, как следствие, повысить производительность, надежность и точность измерений.

Программа ТА-Lab реализована по традиционным принципам, характерным для прикладных программ MS Windows и работает под управлением MS Windows XP/2000/Vista/7/8/10.

Программа ТА-Lab снабжена специальной функцией, позволяющей проверять идентификационные данные программного обеспечения анализатора. Интерфейс программы анализатора содержит в себе средства предупреждения пользователя, если:

• были проведены несанкционированная настройка и вмешательство, которые могут привести к искажению результатов измерений;
• действия пользователя могут повлечь удаление измеренных данных и/или результатов измерений.

Основные функции программного обеспечения ТА-Lab:

• настройка и управление режимом работы анализатора;
• регистрация вольтамперных зависимостей;
• идентификация, выделение и измерение величины аналитического сигнала;
• расчет результатов измерений с учетом параметров пробы;
• расчет предела повторяемости и показателя точности результатов измерений;
• архивирование, протоколирование и печать результатов измерений.

Выделение аналитических сигналов определяемых элементов осуществляется автоматически, при этом программа обеспечивает:

• последовательное получение от одного до двадцати сигналов в условиях повторяемости;
• автоисключение невоспроизводимых сигналов;
• автомасштабирование сигналов;
• регистрацию 12 серий сигналов при возможности изменения параметров регистрации.

Для расчета результата измерений по выбору оператора могут быть использованы установленные в лаборатории или приписанные характеристики погрешности.
Программа позволяет регистрировать вольтамперограммы при анодной, катодной и циклической развертке потенциала; осуществлять остановку потенциала при развертке.

Технические характеристики анализатора ТА-Lab

Характеристики безопасности анализатора ТА-Lab

• Анализатор ТА-Lab соответствует требованиям европейских стандартов безопасности, что подтверждено наличием сертификата СЕ.
• Анализатор ТА-Lab соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
• Корпус анализатора изготовлен из коррозионностойкой стали.
• Электроды, которыми комплектуется анализатор, имеют индивидуальные защитные колпачки, исключающие контакт оператора с рабочей поверхностью электрода.
• Перемешивающее устройство и источники УФ-излучения блокируются (автоматически перестают работать) при поднятии крышки анализатора во время измерений.
• Электрохимические ячейки имеют двойную степень защиты: каждая ячейка закрыта индивидуально и все три ячейки закрыты общей крышкой.

• Используются амальгамные электроды повышенной безопасности в качестве рабочих электродов при определении Zn, Cd, Pb, Cu, Mn, Sb, Bi, Sn, Ni, Co, что позволяет в процессе работы исключить образования токсичных отходов в виде раствора, содержащего ионы ртути(II)
