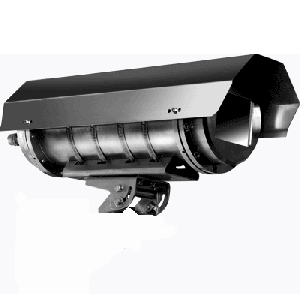

Взрывозащищенный дальномер / уровнемер LASERTECH LM 10

Взрывозащищенный дальномер / уровнемер LASERTECH LM 10

Рейтинг :
Cредняя оценка 0
(по оценкам 0 пользователей)
Цена актуальна: 13-09-2022
Артикул: dalnomer-LASERTECH-LM-10
Гарантия: 12 месяцев
Наличие уточняйте у менеджера
Купить в 1 клик

Официальный дилер

Компания ООО "НК" является официальным дилером всего оборудования, представленного на сайте. Мы имеем соответствующие документы, подтверждающие данные полномочия.

Прямые поставки

Компания ООО "НК" предоставляет бесплатную доставку до пунктов выдачи, а также осуществляет доставку по всей территории России.
Подробнее о доставке

Расширенная гарантия

Гарантийный срок эксплуатации всех приборов и оборудования, поставляемых компанией ООО "НК", составляет 1 год (для некоторых приборов до 5 лет). В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортировки.

Различные способы оплаты

Компания ООО "НК" предлагает различные способы оплаты товаров на сайте:
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате
Промышленный стационарный лазерный дальномер высокого разрешения. Рабочий диапазон прибора достигает 65 метров (без использования мишени). Прибор оснащен цифровым и аналоговыми выходами для удаленной передачи сигнала и возможности его использования в автоматических системах измерения. Взрывозащищенное исполнение. Внесен в Госреестр средств измерения, имеет все необходимые российские сертификаты для применения на опасных производствах.

Промышленный стационарный лазерный дальномер высокого разрешения

Уровень взрывозащиты: особо взрывобезопасное электрооборудование.
Маркировка взрывозащиты: 1ExdIICT6X.

Возможности дальномера или датчика измерения расстояния:

  • Дальность измерения от 0,05 до 500 м (в зависимости от датчика и наличия отражающей поверхности).
  • Точность измерения в зависимости от датчика.
  • Последовательный интерфейс ввода/вывода (RS232 и RS422)
  • Высокоточный аналоговый интерфейс (0.2%)
  • Два программируемых цифровых выхода
  • Цифровой выход для сигнализации ошибки
  • Интерфейс Profibus
  • D-Sub коннектор и клемма с винтовым креплением для быстрого подключения
  • Цельнометаллический алюминиевый корпус прибора
  • Пыле- влаго- защита стандарта IP65
  • Температурный диапазон, 60 ... +50 °C

Комплекс выполнен на основе датчика Dimetix FLS-C. Это серия лазерных датчиков для бесконтактного измерения расстояний на дистанции до 500 метров с высокой точностью - до 1.0 мм.

Комплекс взрывозащищенного дальномера рассчитан на работу при температурах от -60 до +50 градусов С. даже в агрессивных условиях морской среды, при воздействии активных химических соединений.

Корпус выполнен из коррозионностойкой стали.

Измерения производятся с частотой до 200 Гц. Полученные значения расстояния выводятся с помощью SSI интерфейса (синхронно-последовательный интерфейс). Это обеспечивает несложный обмен данными между лазерным датчиком FLS-C и системой управления. Теперь лазерный датчик может быть подсоединен напрямую к управляющему устройству (drive controller) или удаленному I/O SSI интерфейсу датчика от любого другого производителя.

Сам лазерный датчик Dimetix FLS-C был разработан специально для применения в

суровых промышленных условиях. Широкие возможности дальномера серии FLS-C позволяют применять его в многочисленных отраслях промышленности: автомобильной, бумажной, металлургии и ткани. Например, вы можете его использовать на складах, при позиционировании кранов. Так же этот датчик применяется при резке деревянных балок, стальных пластин и т.д. С точностью до мм. Датчик может применяться для надежного измерения уровня наполнения, высоты. Он идеален для представления текущего контроля объекта или проверке сборки.

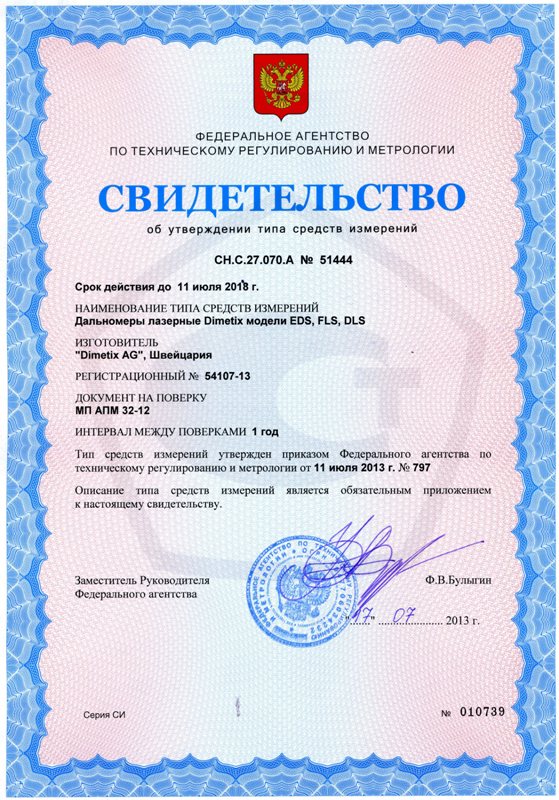

Лазерные дальномеры внесены в Госреестр Средств Измерений РФ и можно оформить поверку.

FLS-C10

FLS-C30

FLS-CH10

FLS-CH30

Точность измерений

±1.0 mm

±3.0 mm

±1.0 mm

±3.0 mm

Средняя точность измерений

±0.3 mm

±0.5 mm

±0.3 mm

±0.5 mm

Диапазон измерения на
естественных поверхностей

0.05 до 65 m

0.05 до 65 m

0.05 до 65 m

0.05 до 65 m

Диапазон измерения на отражатель

0.5 до 500 m

0.5 до 500 m

0.5 до 500 m

0.5 до 500 m

Частота измерений

200 Hz

200 Hz

200 Hz

200 Hz

Диаметр лазерной точки

10 m

8 mm

8 mm

8 mm

8 mm

50 m

25 mm

25 mm

25 mm

25 mm

100 m

40 mm

40 mm

40 mm

40 mm

Напряжение питания

9V ... 30 VDC

9V ... 30 VDC

24V ... 30 VDC

24V ... 30 VDC

Потребляемая мощность

max. 0.6A@24 V

max. 0.6A@24 V

max. 2.5A@24 V

max. 2.5A@24 V

Диапазон рабочих температур

при одиночных измерениях

-10°C to 50°C

-10°C to 50°C

-40°C to 50°C

-40°C to 50°C

при постоянных измерениях

-10°C to 45°C

-10°C to 45°C

-40°C to 45°C

-40°C to 45°C

Температура хранения

-40°C to 70°C

-40°C to 70°C

-40°C to 70°C

-40°C to 70°C

Характеристики взрывозащитного корпуса

1. Используемый вид взрывозащиты взрывонепроницаемая оболочка (d ГОСТ Р 51330.1-99) Взрывозащищенность достигается тем, что внутренний объем и все электрические части заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри нее и исключает передачу взрыва в окружающую среду.

2. Встроенный источник питания вырабатывает набор стандартных напряжений питания и обеспечивает гальваническую развязку по питанию.

3. В целях создания температурных условий, благоприятных для функционирования датчика, термокожухи оснащены трехступенчатой системой обогрева. В состав системы обогрева входит блок нагревателей, поддерживающий температуру непосредственно корпуса датчика, двухрежимный обогреватель смотрового окна и мощный нагреватель монтажной пластины.

4. Блоки управления термокожухов реализуют режим безаварийного включения (напряжение питания на датчик подается только после предварительного прогрева).

5. Нагреватель корпуса датчика (6 Вт), управляемый электронным реле.

6. Нагреватель монтажной пластины (20 Вт) и двухрежимный обогреватель стекла (4,5/13,5 Вт), управляемые биметаллическим термореле.

7. Входящий в комплект термокожуха настенный кронштейн с двумя степенями свободы обеспечивает крепление термокожуха к вертикальной поверхности и выбор направления обзора датчика расстояния (наведение на цель) в широком диапазоне углов.

8. Напряжение питания ~24В.

9. Внешние элементы конструкции термокожуха, выполнены из коррозионностойких материалов.

10. Комплектуется устройствами передачи видеосигнала по кабелю типа «витая пара» на дальность до 1500 м с защитой линии от повреждения высоким напряжением.

Конструктивные параметры

Диаметр кабелей для подключения термокожуха

3.1 13.9 мм

Вес термокожуха в сборе

15 кг

Максимальная нагрузка на кронштейн

60 кг с коэффициентом запаса 2,6

Материал корпуса и кронштейна

нержавеющая сталь 12Х18Н10Т (AISI 321Ti)

Стекло

ударостойкое многослойное

Крепежные детали

нержавеющая сталь

Материал герметизирующих прокладок

ТМКЩ (термо-, масло-, кислото-, щелочностойкая резина)

Кабельные вводы

взрывозащищенные (латунь)


Электрические параметры

Максимальная мощность, потребляемая термокожухом (включая телекамеру)

55Вт

Максимальный ток, потребляемый термокожухом (включая телекамеру)

2,25A (~24В)

Обогреватель телекамеры

мощность

6Вт

Нагреватель монтажной пластины

мощность

20Вт

Двухрежимный нагреватель стекла

мощность

4,5Вт/13,5Вт

Источник питания телекамеры

входное напряжение

~24В±10%

выходное напряжение (используется одно из
указанных, выбирается пользователем)

~24В±10% (400 мА max); =12В±10% (400 мА max);
=9В±10% (400 мА max);

>Гальваническая развязка по питанию

трансформаторная

Технические характеристики устройств передачи видеосигнала

Максимальная дальность передачи

1500м

Устройство защиты от повреждения линии видеосигнала высоким напряжением

>Ест

Комплект поставки:

дальномер лазерный, сертификаты и разрешения (Ростехнадзор, Госреестр, Ростест), руководство пользователя


Производитель: LASERTEX
ГОСРЕЕСТР: Да
LASERTEX
