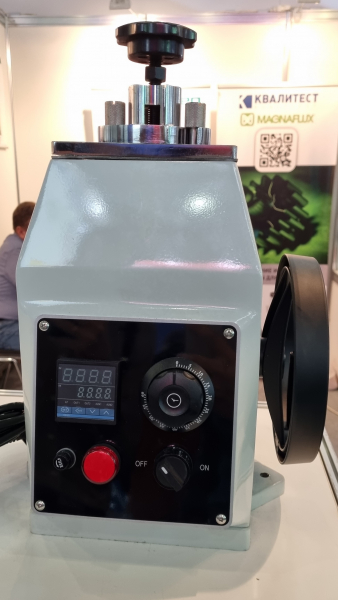

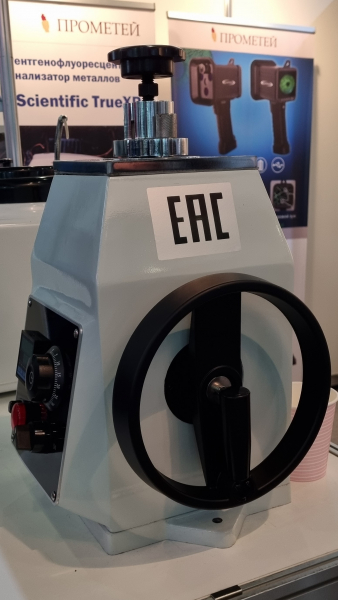

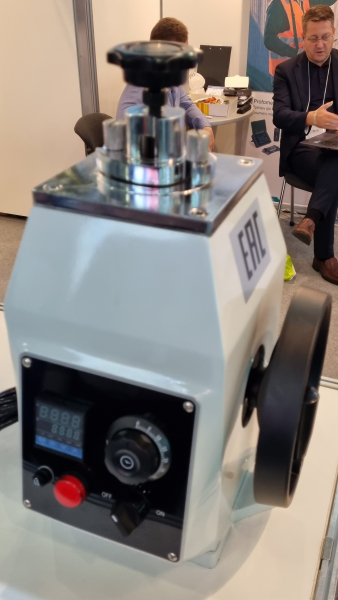

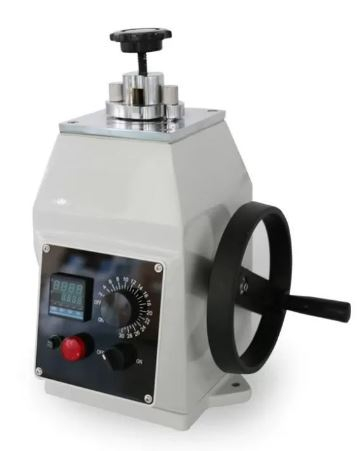

XQ-2B В-7 пресс лабораторный

Назначение:

Данный станок предназначена для подготовки образцов перед процессом полировки. С помощью станка можно запрессовывать маленькие образцы, образцы, которые сложно закрепить или нестандартные образцы для металлографии. Запрессовка может облегчить процесс полировки. После полировки можно наблюдать идеальную структуру материала и измерять его твёрдость.

Поверхность образца после обработки (шлифовки и полировки) становится гладкой, ее можно использовать для наблюдения и измерения металлографической структуры образца под микроскопом, а также для замера твердости оптическими методами (Виккерс, Бринелль) или исследований поверхности под микроскопом.

Отличительные особенности:

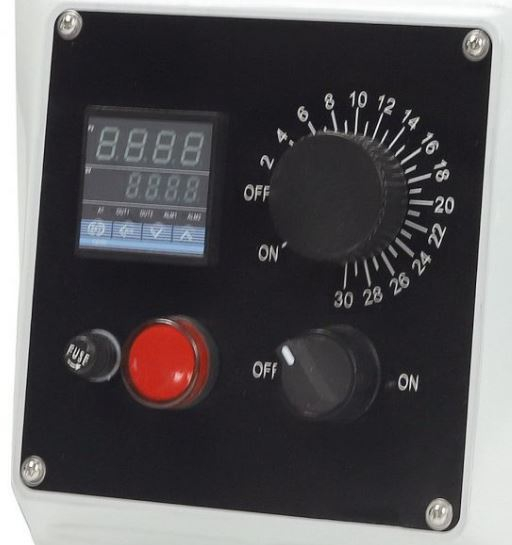

- Пресс имеет цифровой дисплей, отображающий температуру запрессовки и таймер для выставления времени запрессовки.

- Регулируемый диапазон температуры: от 100 °C до 300 °C

- Возможность изготовления образцов диаметром: 22 мм, 30 мм, 45 мм (на выбор, в зависимости от модели)

На фото: Запрессованные в бакелитовые смолы образцы трех расцветок

Преимущества горячей запрессовки:

Горячая запрессовка образца имеет ряд преимуществ перед холодной заливкой

+ высокая плотность запрессовки за счет давления, создаваемого в рабочей камере. Высокая плотность, в свою очередь, обеспечивает лучшее удержание края образца при шлифовке и полировке, а также снижает количество абразива, попадающего в зазор между образцом и смолой при шлифовке и полировке, выкрашивание которого при финишной полировке может оставлять артефакты на исследуемой поверхности;

+ широкий выбор смол с различными свойствами: например, электропроводностью, позволяющей проводить исследования на РЭМ или разнообразием расцветок, что может быть удобно при маркировке и идентификации образцов;

+ возможность работы с образцами любой твердости;

+ точные и повторяемые размеры запрессовок;

+ относительная безопасность для персонала при работе со смолами. Отсутствие необходимости в наличии вытяжного шкафа;

+ относительная простота по сравнению с холодной заливкой за счет автоматизированности большинства производимых на сегодня металлографических прессов, что также позволяет персоналу лаборатории выполнять другие работы параллельно с запрессовкой.

Наряду с преимуществами, запрессовка имеет ряд ограничений по своему применению, в результате чего, фиксацию образцов в смоле можно произвести только холодной заливкой:

‒ не рекомендуется запрессовка в смолу очень тонких, хрупких или рыхлых (крошащихся) образцов, так как создаваемое в рабочей камере давление может привести к их деформации или разрушению;

‒ в случае со слоистыми материалами следует иметь в виду, что напряжения, образующиеся при спекании смолы, могут приводить к отслаиванию плакирующих или защитных слоев от основного материала;

‒ при запрессовке температура спекания смолы составляет 150-200 °С, что может повлиять на структуру образцов из материалов, термочувствительных при данной температуре., например, склонных к термическому старению;

‒ наконец, горячая запрессовка требует наличия пресса, что влечет за собой материальные вложения для его приобретения.

! Следует отметить, что первые два недостатка могут быть минимизированы предварительным нагревом смолы в прессе до температуры ее плавления, после чего в пресс-форму подается необходимое давление - в некоторых моделях прессов для этого предусмотрен режим для хрупких образцов.

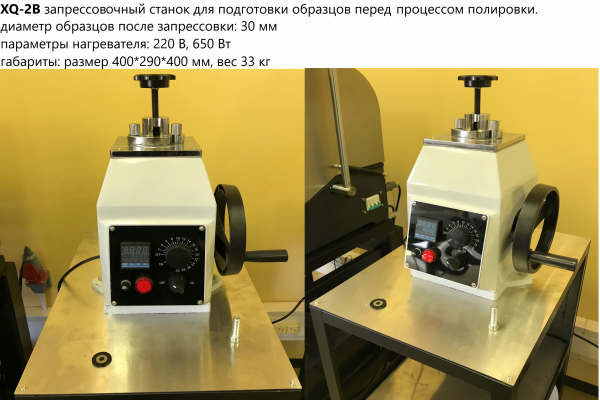

Технические характеристики металлографического пресса XQ-2B:
