Это устройство используется для анализа структуры всех видов металлов и сплавов. Микроскоп может быть широко использован в лабораториях на заводах для проверки качества литья, для проверки сырья и анализа металлографической микроструктуры материала после термической обработки, для контроля работ по поверхностному нанесению покрытий и т.д. Прибор также может быть оснащен фотографическим устройством для получения изображений поверхности в режиме реального времени.
ХАРАКТЕРИСТИКА | ЗНАЧЕНИЕ |
Методы исследования | Инвертированный в отражённом свете в светлом поле |
Диапазон увеличений, крат | 100Х1250Х (в штатной комплектации) |
Визуальная насадка | · бинокулярная, угол наклона тубусов 45° · поворотная на 3600; · регулируемое межзрачковое расстояние 5575 мм; · диоптрийная подстройка (±5 диоптрий); |
Окуляры | · WF10X широкопольный (диаметр поля зрения Ф18 мм; фокусное расстояние 25 мм; посадочный диаметр D23,2 мм); · WF12,5X широкопольный (диаметр поля зрения Ф15; фокусное расстояние 25 мм; посадочный диаметр D23,2 мм) |
Объективы | · ЕА10Х/0,25 160/0,17 ахроматический объектив, рабочее расстояние 7 мм, фокальное расстояние 17,13 мм, покровное стекло d=17; резьба RMS 20,23 мм; · PL40X/0,65 160/0 планахроматический объектив, подпружиненный, рабочее расстояние 0,0,714 мм, фокальное расстояние 4,328 мм, без покровного стекла d=0; резьба RMS 20,23 мм; · ЕА100Х/0,25 oil 160/0,17 ахроматический объектив, подпружиненный (МИ - масляная иммерсия), рабочее расстояние 0,198 мм, фокальное расстояние 2,906 мм, покровное стекло d=17; резьба RMS 20,23 мм |
Освещение | · галогенная лампа 20 Вт, 6 В; · плавная регулировка яркости освещения; · планка со светофильтрами (синий, зелёный, жёлтый, матовый). |
Фокусировка | · коаксиальные винты грубой и точной фокусировки; · встроенное устройство фиксации и ограничения перемещения для защиты препарата и быстрой настройки при его смене; · регулировка натяжения: жёсткости/плавности хода; · шаг точной фокусировки 0,002 мм. |
Револьверное устройство | 4-х гнездовое с точной фиксацией объективов относительно оптической оси |

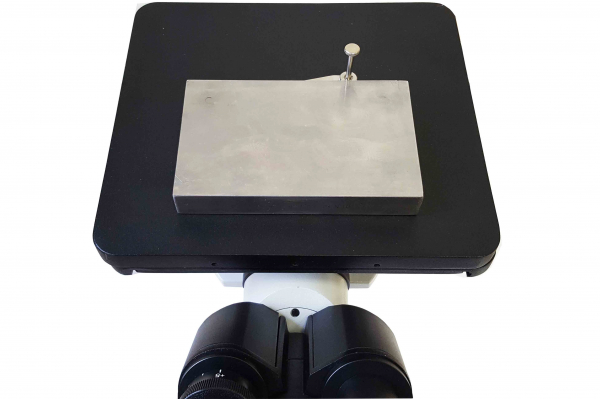

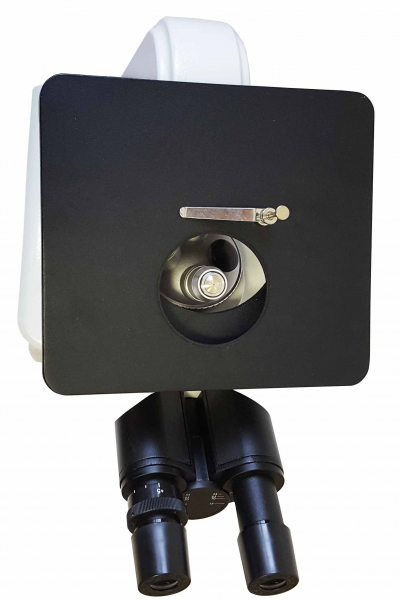

Предметный координатный столик | · прямоугольный 200 x 180 мм со съёмными препаратоводителями с отверстиями Ш10 и Ш 20 мм; диапазон регулировки горизонтально: по оси Х 55 мм, по оси Y 75 мм, цена деления шкал 0,1 мм · двухкоординатный, с коаксиально расположенными ручками управления перемещением стола; · диапазон перемещений вертикально/горизонтально 15/15 мм; · максимальный вес образца 2 кг; · круглая вращаемая вставка диаметром 11 мм. |
Корпус и основание | · из отлитого под давлением алюминия; · окрашен огнеупорной эмалью; · с резиновыми ножками. |
Рабочее расстояние между образцом и передней линзой объектива | 195 мм |
Парфокальное расстояние | 45 мм |
Окуляры (опционально) | Любые с посадочным диметром D23,2 мм, в т. ч. микрометрический окуляр с перекрестием и измерительной шкалой по выбору заказчика |
Объективы (опционально) | Любые с резьбой RMS 20,23 мм по выбору заказчика |
Вес микроскопа, Брутто/Нетто | 10,5/8 кг |
Размер коробки (Д, Ш, В) | 420Ч350Ч520 мм |
Параметры объективов | Увел-е | Числовая апертура | Система | Фокальное расстояние | Рабочее расстояние |
Ахроматический объектив ЕА10Х/0,25 160/0,17 | 10Х | 0,25 | сухая | 17,13 мм | 7,136 мм |
Планахроматический объектив PL40X/0.65 160/0 | 40Х | 0,65 | сухая | 4,328 мм | 0,714 мм |
Ахроматический объектив | 100Х | 1,25 | масло | 2,906 мм | 0,198 мм |
Параметры плоских окуляров | Увеличение, крат | Диаметр поля зрения, мм |
WF10X широкопольный (фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) | 10Х | Ф18 |
WF12.5X широкопольный (фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) | 12,5Х | Ф15 |
Комплектация:
Наименование | К-во, шт. | |
1 | Микроскоп 4XВ | 1 |
2 | Предметный координатный столик с двумя съёмными дисковыми препаратоводителями с отверстиями Ш10 и Ш20 мм, прижимной лапкой | 1 |
3 | Комплект со светофильтрами (синий, жёлтый, зелёный, матовый) | 1 |
4 | Бутылочка с пихтовым маслом | 1 |
5 | Лампа галогенная запасная с предохранителем | 2 |
6 | Объективы (резьба RMS 20,23 мм): · ЕА10Х/0,25 160/0,17 ахроматический объектив; · PL40X/0,65 160/0 планахроматический объектив; · ЕА100Х/0,25 oil 160/0,17 ахроматический объектив. | 1 1 1 |
7 | Бинокулярная насадка | 1 |
8 |
| 2 2 1 |
9 | Револьверное устройство | 1 |
10 | Объект-микрометр без поверки (не внесён в госреестр), цена деления 0,01 мм | 1 |
11 | Сетевой шнур электропитания | 1 |
12 | Защитный пластиковый анти-пылевой чехол | 1 |
13 | Руководство по эксплуатации | 1 |
Дополнительная комплектация (на заказ) | ||
13 | Окуляры любые с посадочным диметром D23,2 мм, в т. ч. микрометрический окуляр с перекрестием и измерительной шкалой по выбору заказчика | |
14 | Объективы любые с резьбой RMS 20,23 мм по выбору заказчика | |
15 | Объект-микрометр: ОМО или ОМП с поверкой (номер в госреестре 590-63), цена деления 0,01 мм 0,01-ОМП или 00,1-0,1-ОМП без поверки (не внесены в госреестр), цена деления 0,01 и 0,1 мм | |
16 | Цветная цифровая окулярная камера с русскоязычным ПО |
Производитель: | Восток-7 |
ГОСРЕЕСТР: | Нет |
