Датчик измерения влажности в сыпучем материале PCE-MWM 240

Технические харатеристики:

Габариты сенсора

Датчик измерения влажности сыпучего материала является незаменимым устройством, когда необходимо измерить содержание влаги в различных материалах, в горнодобывающей промышленности, нефтехимической промышленности, в сельском хозяйстве, а также в производстве строительных материалов. Это не радиоизотопное устройство, что означает, что измеритель влажности не содержит радиоактивных материалов, безопасен для использования и освобождает пользователя от необходимости обеспечения радиационной безопасности, а также от затрат на утилизацию радиоизотопных устройств. Кроме того, нет никакой необходимости в получении лицензии для работы устройств и машин, генерирующих ионизирующее излучение

Преимуществом и надежностью конструкции устройства является то, что оно основано на измерении диапазона волн УКВ. Для того, чтобы иметь возможность измерять неоднородные материалы, длина волны должна превышать размер гранул испытуемого материала, только в этом случае сигнал не будет слабеть и изменяться из-за неоднородности материала. Гранулы могут быть даже больше, чем 5 см в диаметре, и именно поэтому такие материалы, как песок, гравий, щебень, древесные опилки, зерно, мука, семена, древесная и резиновая стружка, руда и т.д., включены в список возможных материалов для измерения с помощью датчика измерения влажности. Это позволяет получить очень точные результаты, усредняя их по всему объему, даже при неоднородности материалов.

Как и все наши влагомеры, структура влагомера PCE-MWM 240 довольно проста: электронный блок и датчик (включает в себя датчик в форме палки из нержавеющей стали диаметром 14-30 мм). Датчик устройства является очень прочным и устойчивым к негативным воздействиям, таким как механические нагрузки от абразивных материалов, а также имеет высокую механическую прочность и герметичность. Зонд даже подходит для работы при очень высоких температурах до 200°C, так как произведен из нержавеющей стали и имеет керамические уплотнения, которые используются при производстве.

В зависимости от потока материала существуют два варианта измерителей влажности (оба предназначены для бункеров и конвейеров):

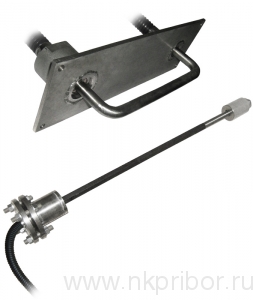

Версия 1 (PCE-MWM 240-A): датчик зонда имеет кронштейн U-образной формы, который устанавливается на стенку бункера с помощью соединений. Измеритель влажности предназначен для измерения влажности сыпучих материалов (щебень, силикатная масса, глина, песок, опилки и т.д.) в бункерах, силосах, дозаторах, на конвейерных лентах и смесителях, используемых в производстве силикатного кирпича, а также на винтовых конвейерах.

Когда датчик с зондом U-образной формы устанавливается на конвейерной ленте, поток сыпучего материала формируется направляющими пластинами. Видимый сверху поток материала ограничен пластиной, стабилизирующей плотность материала в измеряемой области, и гарантирует высокую точность измерений.

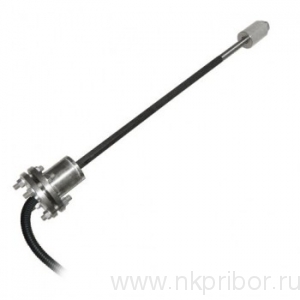

Версия 2 (PCE-MWM 240-B): датчик зонда имеет прямую форму стержня с концами, которые фиксируются специальными муфтами на противоположных стенках бункера. Датчик позволяет управлять большими объемами материала, обеспечивая точные данные о содержании влаги в материале.

Измеритель влажности предназначен для измерения влажности в сыпучих материалах (песок, щебень, силиконовая масса, глина и т.д.) в бункерах, силосах и дозаторах. Особенностью данной модели является большая длина зонда (до 1,2 м), а объем измерения - до 1 кубического метра. Различия во влажности в отдельных локальных зонах, а также прилипание материала к стенкам бункера не влияют на качество результатов измерений.

Установка измерителя влажности на выходе из бункера позволяет получить оценку влажности материала непосредственно перед дозированием. Это решение позволяет определить необходимую общую дозу воды в инертном объеме, которую следует поместить в бетономешалку.

Датчик в виде прямого стержня является простым и устойчивым к любым механическим воздействиям, ударам и вибрации. Фланцевое крепление зонда в бункере обеспечивает его надежную фиксацию и позволяет быстро снимать и устанавливать датчик в течение нескольких минут.

Если сыпучий продукт загружается на конвейер сверху, то собирающий канал с прямым зондом должен быть установлен в зоне нагрузки выше пояса. Зонд монтируется в муфтах на стенках собирающего канала, как это показано на рисунках ниже.

Измеритель влажности предназначен для контроля уровня влажности в древесной стружке, опилках, песке, глине и других подобных материалах. Зонд датчика представляет собой штырь длиной до 0,6 м, изготовленный из нержавеющей стали 12Х18Н10Т, диаметр зонда - 14 мм. Датчик этого измерителя влажности может быть закреплен на стенках бункера, а также над конвейерной лентой.

Рекомендуемое применение - для установки в местах выгрузки материала на конвейере. В зоне погрузки над лентой устанавливается коллекторная коробка. Зонд фиксируется в муфте на стенках ящика.

Измеряемый материал должен покрывать зонд полностью; толщина слоя материала выше зонда должна достигать 20 см. Требуемая высота уровня измеряемого материала может быть достигнута за счет регулирования скорости конвейерной ленты, а также путем создания дополнительной заслонки на выходе, частично перекрывающей поток. Так как зонд выполнен в виде стержня с резьбой, его длина может изменяться (от 20 см до 50 и более см), уровень материала также может регулироваться путем выбора правильной ширины канала.

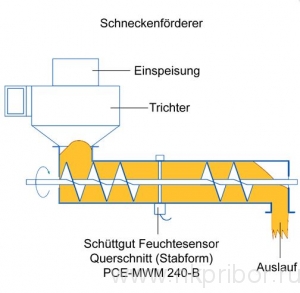

Несколько особенностей помогли улучшить производство пеллет, так как контроль над опилками стал возможным. На картинке видно, что древесные опилки также можно контролировать в винте, когда в нем находится измеритель влажности.

Как упоминалось выше, устройство может использоваться в бункерах и конвейерах. Зонд устанавливается на стенах в специальных стальных держателях. Очень легко вставить его для установки и снять его через отверстия в держателях. Монтаж производится с помощью держателей муфты с металлическим основанием непосредственно на стене бункера или металлическом щите. Конструкция измерителя влажности позволяет просто выполнять монтаж и демонтаж датчика во время работы. Муфтодержатели приварены непосредственно к стене бункера или фиксируются с помощью сварки на отдельном щите, который установлен и закреплен на стенке бункера. Это решение устраняет необходимость точной регулировки муфт при монтаже их на стенку бункера.

Зонды могут быть разными по размеру и варьируются от 20 см до 1,5 м. Длинный зонд обеспечивает усреднение результатов измерений по всему объему продукции. Различия влажности в отдельных местах не приводят к ошибкам в измерении влажности.

Измеритель влажности подходит для установки на заводских дозаторах продукта для контроля влажности карбонатного щебня, гранитного щебня и песка. Использование влагомера является наиболее эффективным, когда он работает в составе автоматизированной системы бетонной смесительной установки. По результатам измерения влажности песка, щебня и гравия, автоматическая система контроля автоматически регулирует вес дозы инертных компонентов и воды. Это значительно улучшает качество смесей и уменьшает потерю времени на их исправление.
