Динамический твердомер МЕТ-Д1
Цена актуальна 09.06.2022
Включает НДС.
52 188
p

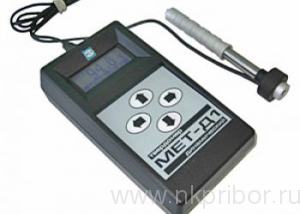

Твердомер представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем.
Электронный блок выпускается в двух модификациях. Модификация электронного блока для твердомера МЕТ-Д1 выполнена в пластмассовом корпусе. Модификация электронного блока для твердомера МЕТ-Д1А выполнена в алюминиевом, пылевлагонепроницаемом корпусе, класса защиты IP66.
Твердомер комплектуется динамическим датчиком Д. По заявке заказчика, твердомер может быть укомплектован также коротким датчиком ДК. Характеристики всех датчиков приведены в Таблице. Датчики совместимы с любой модификацией электронного блока.
| ОБОЗНАЧЕНИЕ ДАТЧИКА | НАИМЕНОВАНИЕ ДАТЧИКА |
|---|---|
| Д | Динамический |
| ДК | Динамический короткий |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
Реализует метод отскока (Лейба). Метод отскока очень прост, производителен и не требует специальных навыков. Он особенно подходит для измерений твёрдости на массивных изделиях, изделиях с крупнозернистой структурой, кованых и литых изделиях.ОСНОВНЫЕ ВОЗМОЖНОСТИ
- измерение твёрдости металлов и сплавов по стандартизованным шкалам твёрдости Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
- наличие трех дополнительных шкал H1 (HL), H2, H3 для калибровки различных шкал твердости (например, Лейба (HL), Роквелла B, Супер-Роквелла, Бринелля (HBW) и т.д.) для контроля твердости изделий из стали и других металлов (например, чугуна, алюминия и т.д.);
- использование шкалы Rm (МПа) для определения предела прочности на разрыв (для сталей перлитного класса по ГОСТ 23761);
- возможность контроля твердости изделий, которые по габаритам недоступны для стационарных твердомеров;
- наличие архива и программного обеспечения для связи с компьютером.
ПРИНЦИП ДЕЙСТВИЯ
Для определения значения твердости методом отскока, размеры отпечатка не определяются оптически, как это принято в классических методах. Здесь измерение твердости основано на определении отношения скоростей бойка, находящегося внутри датчика, до и после удара. На конце бойка расположен твердосплавный шарик, непосредственно контактирующий с контролируемой поверхностью в момент удара. Внутри бойка находится постоянный магнит. Боёк, после нажатия спусковой кнопки, при помощи предварительно взведенной пружины, выбрасывается на измеряемую поверхность. При этом боёк перемещается внутри катушки индуктивности и своим магнитным полем наводит в ней ЭДС. Сигнал с выхода катушки индуктивности подается на вход электронного блока, где преобразуется в значение твёрдости выбранной шкалы и выводится на дисплей.
ОГРАНИЧЕНИЯ
Измерение изделий массой менее 3-х кг или толщиной менее 12 мм возможно только при выполнении следующих условий:
- наличии чугунной или стальной опорной плиты массой не менее 3 кг;
- наличии смазки для притирки изделия к опорной плите;
- изделие должно быть ПЛОТНО притёрто к поверхности опорной плиты.
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ШКАЛА ТВЕРДОСТИ | ДИАПАЗОН ИЗМЕРЕНИЙ | ПРЕДЕЛЫ ДОПУСКАЕМОЙ АБСОЛЮТНОЙ ПОГРЕШНОСТИ ТВЕРДОМЕРА |
|---|---|---|
| Шкала "С" Роквелла | (20 - 70) HRC | ± 2 HRC |
| Шкала Бринелля | (75 - 450) HB | ± 12 НВ |
| Шкала Виккерса | (75 - 1000) HV | ± 15 HV |
| Шкала Шора | (23 - 102) HSD | ± 3HSD |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПРИНЦИП ИЗМЕРЕНИЙ | Принцип отскока (Лейба) | |
|---|---|---|
| ТИПЫ ДАТЧИКОВ | Д, ДК | |
| ДИАМЕТР ТВЕРДОСПЛАВНОГО ШАРИКА | не менее 2,5 мм | |
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ОБРАЗЦА | не более 3,2 Ra | |
| РАДИУС КРИВИЗНЫ ПОВЕРХНОСТИ ОБРАЗЦА | не менее 10 мм | |
| МИНИМАЛЬНЫЙ ВЕС ОБРАЗЦА | не менее 3 кг | |
| ТОЛЩИНА ОБРАЗЦА | не менее 12 мм | |
| СРОК СЛУЖБЫ ДАТЧИКА | Не менее 100000 измерений | |
| ЭЛЕКТРОПИТАНИЕ | Сеть переменного тока, V/Hz | 100-240/50-60 |
| Аккумулятор | 1,2 V | |
| Потребляемая мощность | >3,0 VA | |
| ВРЕМЯ ЗАРЯДКИ АККУМУЛЯТОРА | 8 часов | |
| ВРЕМЯ РАБОТЫ АККУМУЛЯТОРА | Без подсветки |
|
| С подсветкой |
|
|
| От сети переменного тока | неограниченно | |
| РАБОЧАЯ ТЕМПЕРАТУРА | от -10° до +50°С | |
| ТЕМПЕРАТУРА ПРИ ТРАНСПОРТИРОВКЕ И ХРАНЕНИИ | от -35° до +60°С | |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | Относительная влажность 30 до 80% | |
| ОБЩИЙ РАЗМЕР | Электронный блок МЕТ-Д1 | 145х80х40 мм |
| Электронный блок МЕТ-Д1А | 180х80х42 мм | |
| Датчик Д (длина х диаметр) | 140х25 мм | |
| Датчик ДК (длина х диаметр) | 80х25 мм | |
| МАССА ТВЕРДОМЕРА (БЛОК С ДАТЧИКОМ) | Твердомер МЕТ-Д1 | 0,45 кг |
| Твердомер МЕТ-Д1А | 0,87 кг | |
| ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ | Вычисление среднего значения, удаление текущего измерения, сохранение данных, работа с архивом. | |
| ПОДСВЕТКА ДИСПЛЕЯ | Доступна | |
| ОСОБЕННОСТИ ДИСПЛЕЯ | Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек. | |
| ПАМЯТЬ (АРХИВ) | 99 показаний, которые сохраняются при выключении питания | |
| ВНУТРЕННЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «МЕТ-D» (ИЛИ «МЕТ-DА») | Доступно. Позволяет работать с твердомером без связи с компьютером. | |
| ВНЕШНЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «МЕТ» | Доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты. | |
| ВРЕМЯ ОДНОГО ИЗМЕРЕНИЯ, С | 1,5 | |
КОМПЛЕКТНОСТЬ ДИНАМИЧЕСКОГО ТВЕРДОМЕРА МЕТ-Д1 / МЕТ-Д1A
БАЗОВАЯ КОМПЛЕКТАЦИЯ
| НАИМЕНОВАНИЕ | КОЛИЧЕСТВО, ШТ. | |
|---|---|---|
| MET-Д1А | MET-Д1 | |
| Электронный блок MET-Д1А в алюминиевом корпусе | 1 | |
| Электронный блок MET-Д1 в пластмассовом корпусе | 1 | |
| Датчик динамический Д, ДК | 1 | 1 |
| Толкатель для датчика ДК | 1 | 1 |
| Кабель для соединения датчика динамического с электронным блоком | 1 | 1 |
| Кабель USB для подключения к компьютеру и зарядному устройству | 1 | 1 |
| Зарядное устройство | 1 | 1 |
| Аккумуляторная батарея типоразмера АА | 4 | |
| Аккумуляторная батарея типоразмера С | 1 | |
| Эталонные меры твердости для калибровки (по заказу) | 2 | 2 |
| Ключ для винтов батарейного отсека | 1 | |
| CD-диск с внешним программным обеспечением "МЕТ" и руководством по эксплуатации МЕТ.39601863.009 РЭ | 1 | 1 |
| Методика поверки МЕТ-ТП.01 МП | 1 | 1 |
| Свидетельство о поверке | 1 | 1 |
| Паспорт | 1 | 1 |
| Универсальный чехол для фиксации электронного блока на предплечье, шее и ремне | 1 | 1 |
| Упаковочная сумка | 1 | 1 |
- эталонные меры твердости по шкалам Бринелля, Виккерса, Шора, Роквелла "С", Роквелла "B", Роквелла "N" и др. для проверки показаний твердомера и его калибровки;
- штатив к датчику ультразвуковому для обеспечения плавного нагружения датчика и идеальной перпендикулярности к измеряемой поверхности (1);
- шлифовальная машинка на аккумуляторах для подготовки зоны измерения на поверхности изделия, уменьшения шероховатости, удаления окалины, ржавчины, наклепа и обработки сварных швов;
- сменные насадки к датчику ультразвуковому для проведения достоверных измерений на сферических (2) и цилиндрических (3) поверхностях;
- втулка к датчику ультразвуковому для измерения в труднодоступных местах (4).
УНИВЕРСАЛЬНЫЙ ЧЕХОЛ
Имеет: удобные боковые отделения для датчиков, прочную поясную шлёвку, манжет для предплечья.
Позволяет фиксировать электронный блок в любом удобном положении для оператора твердомера.
USB-ПОРТ ДЛЯ СВЯЗИ С КОМПЬЮТЕРОМ
Позволяет переносить данные в компьютер для их просмотра, сохранения, выборки и обработки, составления графиков, а также последующей распечатки.ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
К ДИНАМИЧЕСКОМУ ТВЕРДОМЕРУ
МЕТ-Д1 / МЕТ-Д1А
Указанные принадлежности оплачиваются дополнительно.
ЭТАЛОННЫЕ МЕРЫ ТВЁРДОСТИ (ГОСТ 9031-75; 8.426-81)
Две эталонные меры твердости с максимально и минимально возможными значениями твёрдости используются для проверки правильности показаний твердомера и, в случае необходимости, его калибровки.Например, если Вы проводите контроль твердости по шкале Роквелла "С", то для калибровки твердомера требуется две меры твердости Роквелла со значениями 25±5 HRC и 65±5 HRC.
ПОВЕРКА И КАЛИБРОВКА ДИНАМИЧЕСКОГО ТВЕРДОМЕРА МЕТ-Д1 / МET-Д1А
- Свидетельство о поверке
Первичная поверка твердомеров осуществляетсяпри выпуске твердомеров из производства. На твердомеры выдается "Свидетельство о поверке" установленного образца, которое входит в комплект поставки твердомера.
Поверка и калибровка твердомеров портативных серии «МЕТ» проводится по основным шкалам твёрдости HRC, HB, HV, HSD и Rm.
Калибровка по дополнительным (пользовательским) шкалам Н1, H2, H3 (например по шкалам твёрдости HBW, HRB, HRN, HRT, HL и др.,) , а также для металлов, которые существенно отличаются по свойствам от стали (например, алюминиевые и медные сплавы и др.) осуществляется пользователем по инструкции, приведенной в паспорте на твердомер.
Периодичность поверки твердомеров - один раз в год. Поверка может проводиться любой аккредитованной на право поверки средств измерений твёрдости метрологической службой юридических лиц, региональных Центрах Стандартизации и Метрологии (ЦСМ). Методика поверки вместе с Паспортом включены в комплектацию твердомера.
Твердомеры зарегистрированы в государственных реестрах утвержденных типов средств измерений России, Украины, Белоруссии и Казахстана.
Центр «МЕТ» имеет лицензию на производство твердомеров.
