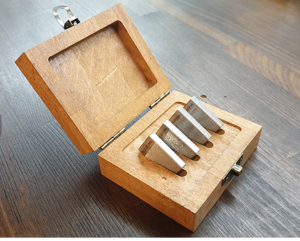

ОБРАЗЦЫ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ (СРАВНЕНИЯ) ОШС
Арт ОШС
Образцы шероховатости поверхности сравнения ОШС предназначены для определения шероховатости объекта контроля путем сравнения с образцами с известными значениями шероховатости
В зависимости от вида обработки поверхности объекта контроля и объема требований к выполнению различных технологических операций, требуются наборы образцов с различными видами обработки и номинальными значениями. Образцы выпускаются в соответствии с ГОСТ 9378-93 и поставляются с калибровкой.
Контроль шероховатости поверхности детали производится путём сравнения с образцом визуально и на ощупь. Шероховатость поверхности проверяемого изделия можно сравнивать только с теми образцами, которые соответствуют изделию по виду обработки, форме и материалу.
- Образцы шероховатости выпускаются в соответствии с требованиями ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия»
- На комплект образцов нанесена маркировка, соответствующая номинальным значениям параметра шероховатости Ra/Rz, образцов входящих в комплект
- Параметры изготовления образцов входящих в набор представлены в таблице ниже
- Материал образцов: сталь. Возможно изготовление из других металлов по отдельному заказу
- Гарантийный срок эксплуатации - 1 год.
НАБОРЫ МЕР ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ (СРАВНЕНИЯ)
Наименование | Способ обработки | Форма образца | Расположение неровностей |
НАБОР ОБРАЗЦОВ ШЕРОХОВАТОСТИ ОШС-ШП RZ20 / 40 / 60 / 80 МКМ | Шлифование периферией круга | Плоская | Прямолинейное |
НАБОР ОБРАЗЦОВ ШЕРОХОВАТОСТИ ОШС-ШП RA 0.1/ 0.2 / 0.4 / 0.8 МКМ | Шлифование периферией круга | Плоская | Прямолинейное |
НАБОР ОБРАЗЦОВ ШЕРОХОВАТОСТИ ОШС-Т RA 0.8 / 1/6 / 3.2 / 6.3 МКМ | Точение | Цилиндрическая выпуклая | Прямолинейное |
НАБОР ОБРАЗЦОВ ШЕРОХОВАТОСТИ ОШС-ФТ RA 0.8 / 1/6 / 3.2 / 6.3 МКМ | Фрезерование торцевое | Плоская | Дугообразное |
НАБОР ОБРАЗЦОВ ШЕРОХОВАТОСТИ ОШС-ФЦ RA 0.8 / 1/6 / 3.2 / 6.3 МКМ | Фрезерование цилиндрическое | Плоская | Прямолинейное |
НАБОР ОБРАЗЦОВ ШЕРОХОВАТОСТИ ОШС-C RA 0.8 / 1/6 / 3.2 / 6.3 МКМ | Строгание | Плоская | Прямолинейное |
НАБОР ОБРАЗЦОВ ШЕРОХОВАТОСТИ ОШС-ШЦ 0.1/ 0.2 / 0.4 / 0.8 МКМ | Шлифование периферией круга | Цилиндрическая выпуклая | Прямолинейное |
НАБОР ОБРАЗЦОВ ШЕРОХОВАТОСТИ ОШС-ПП RA 0.1 0.05 / 0.025 МКМ | Полирование | Плоская | Путаный штрих |
Допускаемые отклонения среднего значения Ra от +12 до -17% Возможно изготовление образцов ОШС-ШП с любыми параметрами Ra/Rz по требованию Заказчика ОБРАЗЦЫ ПОСТАВЛЯЮТСЯ С КАЛИБРОВКОЙ | |||
КОМПЛЕКТАЦИЯ:
- Набор образцов шероховатости (по выбору Заказчика)
- Упаковочная тара
- Сертификат о калибровке
- Паспорт
