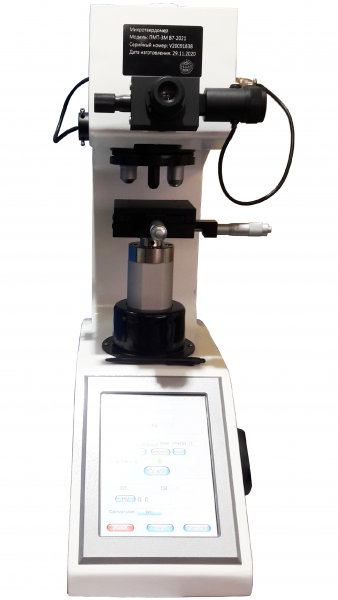

ПМТ-3 микротвердомер по Виккерсу

ПМТ-3 микротвердомер по Виккерсу

630 500 p
Внесен в госреестр
Цена актуальна: 15-05-2023
Артикул: ПМТ-3
Гарантия: 12 месяцев
В наличии
Не выбраны дополнительные параметры товара
Купить в 1 клик

Официальный дилер

Компания ООО "НК" является официальным дилером всего оборудования, представленного на сайте. Мы имеем соответствующие документы, подтверждающие данные полномочия.

Прямые поставки

Компания ООО "НК" предоставляет бесплатную доставку до пунктов выдачи, а также осуществляет доставку по всей территории России.
Подробнее о доставке

Расширенная гарантия

Гарантийный срок эксплуатации всех приборов и оборудования, поставляемых компанией ООО "НК", составляет 1 год (для некоторых приборов до 5 лет). В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортировки.

Различные способы оплаты

Компания ООО "НК" предлагает различные способы оплаты товаров на сайте:
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате

Микротвердомеры Виккерса (далее микротвердомеры) предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Приборы осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.

Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.

Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.

МОДИФИКАЦИИ МИКРОТВЕРДОМЕРОВ

ПМТ-3 базовая модификация: стационарный прибор с ручным типом привода турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 200х, без возможности установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО (условная расшифровка Пирамидальный Микро Твердомер-3).

Отличительные особенности модификации ПМТ-3:

  • "Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 82900HV (в т. ч. поверяемый 501500HV).
  • "Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.
  • Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.
  • Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.
  • Сенсорный цветной 8" яркий дисплей со стилусом.
  • Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений.
  • Ручной привод турели для плавности и точности измерений микротвёрдости.
  • Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы микротвердомеров - рекомендован для учебных целей в профессиональных и высших учебных заведениях.

ПМТ-3М модернизированная модификация модели ПМТ-3 с автоматическим приводом турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 400х с возможностью установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО. В остальном модели ПМТ3 и ПМТ3М идентичны по своим метрологическим и техническим характеристикам (условная расшифровка Пирамидальный Микро Твердомер-3Модернизированный).

Отличительные особенности модификации ПМТ-3М:

  • "Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 82900HV (в т. ч. поверяемый 501500HV).
  • "Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.
  • Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.
  • Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.
  • Сенсорный цветной 8" яркий дисплей со стилусом.
  • Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений.
  • Автоматический привод турели для плавности и точности измерений микротвёрдости.
  • Цифровая видеокамера и специализированное ПО для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений на ваш ПК.
  • Автоматизация процесса измерения микротвёрдости позволяет нивелировать ошибки и влияние ручной работы оператора на точность замеров, что может найти своё применение в самых высокотехнологичных отраслях промышленности и производства, научно-исследовательских и экспертных лабораториях, передовых учебных заведениях.
Таблица 1 Диапазоны измерений твердости по шкалам Виккерса (подлежат поверке)
Шкалы Виккерса Диапазоны измерений твердости, HV
HV 0,01; HV 0,025 от 50 до 350
HV 0,05 от 50 до 550
HV 0,1 от 50 до 850
HV 0,2; HV 0,3 от 50 до 1000
HV 0,5; HV 1 от 50 до 1500
Таблица 2 Пределы допускаемых абсолютных погрешностей микротвердомеров
Обозначение шкалы твёрдости Интервалы измерений твёрдости HV
св. 50 до 200 включ. св. 200 до 350 включ. св. 350 до 550 включ. св. 550 до 850 включ. св. 850
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±)
HV0,01 20,0 35,0
HV0,025 20,0 35,0
HV0,05 20,0 35,0 65
HV0,1 15,0 35,0 60,0 100,0
HV0,2 15,0 30,0 60,0 100,0 110,0
HV0,3 15,0 25,0 45,0 90,0 110,0
HV0,5 10,0 20,0 35,0 70,0 120,0
HV1 8,0 15,0 25,0 50,0 75,0
Таблица 3
Номинальные значения испытательных нагрузок, Н (кгс) Относительная погрешность испытательных нагрузок, %
0,098 (0,010) ±1,5
0,245 (0,025) ±1,5
0,490 (0,050) ±1,5
0,981 (0,100) ±1,5
1,961 (0,200) ±1,0
2,942 (0,300) ±1,0
4,903 (0,500) ±1,0
9,807 (1,000) ±1,0
Диапазон измерений длины диагоналей отпечатков (d), мм Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм
0,02d0,040 0,0004
0,040<d0,200 0,01d

Таблица 4 Технические характеристики твердомеров
Наименование характеристики Значение
Модель микротвердомера ПМТ-3 ПМТ-3М
Диапазон времени выдержки, с 0-99 0-60
Диапазон увеличения оптической системы от 20х до 200х от 20х до 400х
Тип привода турели (поворотной головки) ручной автоматический
Тип приложения, выдержки и снятия нагрузки автоматический
Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости автоматический
Тип выбора прилагаемой нагрузки механический
Тип подъёмного механизма координатного стола механический
Скорость нагружения, мкм/с 50
Окуляр с измерительной сеткой 10х
Объективы в турели (встроенные) 10х (для наблюдения) и 40х (для измерений)
Минимальная единица измерения (дискретность), мкм 0,01
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063-2012) HV, HK
Технический диапазон измерений твёрдости, HV (в т. ч. поверяемый 501500HV). 82900
Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140 HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере имеется
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти 60
Дисплей 8 сенсорный цветной
Интерфейс связи с ПК RS232/USB
ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями - имеется
Координатный стол с ручной регулировкой:- габариты, мм- перемещение по горизонтальным осям, мм 100*100(Х)25*(Y)25
Максимальная высота образца 100 мм
Глубина зева/расстояния до стенки прибора от центра индентора, мм 130 мм
Вывод данных Сенсорный дисплей 8, сохранение на USB-диске
Габаритные размеры, мм не более:- длина- ширина- высота 630290680
Масса, кг, не более 55 58
Таблица 5 Общие технические характеристики микротвердомеров.
Наименование параметра Значение параметра
Параметры электрического питания для микротвердомеров с механизированным или автоматическим устройством приложения нагрузки- напряжение питания, В- потребляемая мощность, Вт, не более 220 ±10 %400
Средний срок службы микротвердомеров, лет, не менее 10
Рабочие условия эксплуатации:- температура окружающего воздуха, °С- относительная влажность воздуха, %- атмосферное давление, кПа от 15 до 28до 80от 84 до 106,7


Комплектация:

Наименование Обозначение Количество
Микротвердомер выбранной модели ПМТ-3 / ПМТ-3М 1 шт.
Алмазный наконечник Виккерса 1 шт.
Алмазный наконечник Кнупа
по заказу
Паспорт ПМ-ПС 1 экз.
Руководство по эксплуатации ПМ-РЭ 1 экз.


Комплект аксессуаров:

Предмет Кол-во
1 Ось для грузов 1 шт.
2 Грузы 6 шт.
3 Координатный предметный стол 1 шт.
7 Отвертка 1 шт.
8 Гаечный ключ 1 шт.
9 Регулирующий винт 4 шт.
10 Измерительный уровень 1 шт.
11 10-кратный микроокуляр 1 шт.
12 Комплект мер твёрдости по микро Виккерсу 1 шт.
13 Запасные предохранители (2А) 2 шт.
14 Шнур питания 1 шт.
15 Бумага для принтера 1 набор
16 Стилус 1 шт.
17 Пылезащитный мешок 1 шт.
18 Инструкция по эксплуатации 1 шт.

Производитель: Восток-7
ГОСРЕЕСТР: Да
Метод определения твердости: Виккерс
