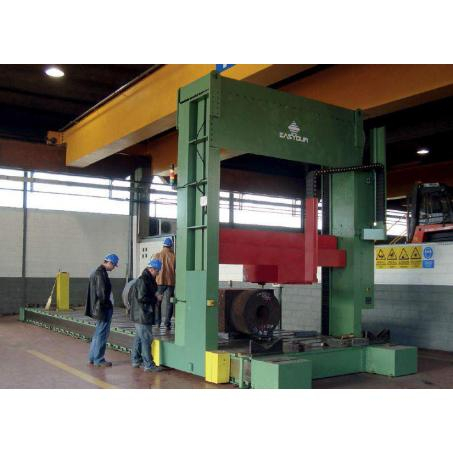

Портальный твердомер Affri INTEGRAL BRINELL

• Фиксированный стол длиной 6000 мм.

• Портальная рама

• Жесткая и подвижная измерительная голова.

Полная свобода движения измерительной головы в осях X|Y|Z.

• Полностью моторизованная башня, для деталей различных высот.

• Все части перемещаются вертикально в одной оси с индентором, что дает максимально точные истинные получаемые значения твердости.

• Перемещение по оси X - 6000 мм при помощи электропривода.

• Перемещение по оси Y- 2000 мм при помощи электропривода.

• Перемещение по оси Z– 2000 мм при помощи электропривода.

• Вращающаяся многопозиционная, полностью програмируеммая, моторизованная турель, включает в себя специальную фрезу для подготовки поверхности детали, для измерения твердости по Бринеллю.

• Более 20000 измерений без необходимости чистки памяти.

Характеристики:

- Нагрузки по Бринеллю: 187,5 - 750 - 1000 - 3000 кг

- Присутствие в турели инденторов по Бринеллю диаметром: 2,5 - 5 - 10 мм

- Оптика реализована в виде нескольких объективов высокого класса: 20x - 40x

- Измерительная система включает вращающуюся башню.

- Пульт дистанционного управления

- Программное обеспечение оптимизованно для Windows 7 и 10.

Цикл измерения:

1. Измерительная голова опускается до контакта с деталью

2. Происходит зажим детали

3. Фрезерование испытательной поверхности

4. Проведение накола.

5. Измерение отпечатка, благодаря комплексной измерительной системе с подсветкой и автофокусом.

6. Возврат головы обратно на программируемую высоту.
