МФ-10СП предназначен для контроля качества магнитных порошков и суспензий, используемых при магнитопорошковой дефектоскопии изделий. В результате многоразового использования порошка его магнитные характеристики ухудшаются. Прибор позволяет измерять условную чувствительность магнитных порошков и суспензий, оценивать деградацию их свойств и проводить сравнительный анализ качества различных магнитных порошков и суспензий. Также МФ-10СП может быть использован для оценки продолжительности эксплуатационного срока годности магнитных индикаторов – периода времени, в течение которого их чувствительность остается на уровне, достаточном для обнаружения дефектов.

Принцип работы прибора для контроля качества магнитных суспензий и порошков МФ-10СП

Принцип работы прибора основан на создании равномерно убывающего магнитного поля рассеяния вдоль двух протяженных искусственных несплошностей в виде щелей в магнитопроводе электромагнита, обработке поверхности магнитопровода с несплошностью испытуемым магнитным порошком (или суспензией) и измерением по шкале прибора в миллиметрах длины одного из индикаторных рисунков несплошностей в зависимости от размеров частиц магнитного порошка.

Особенности конструкции и преимущества прибора для контроля магнитных свойств порошков и суспензий

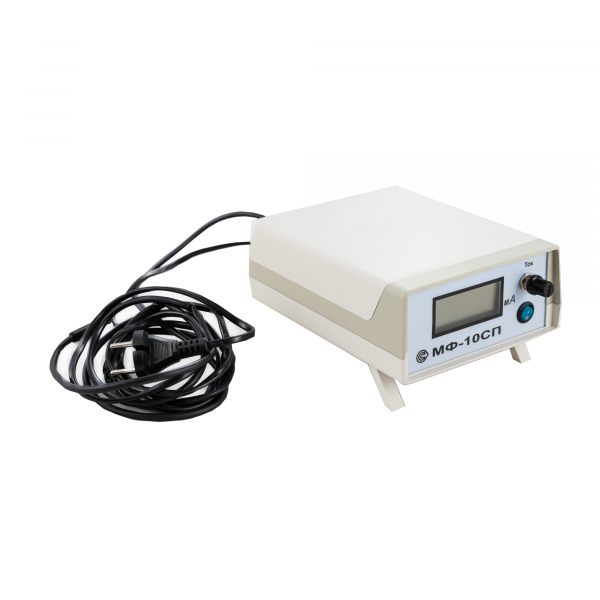

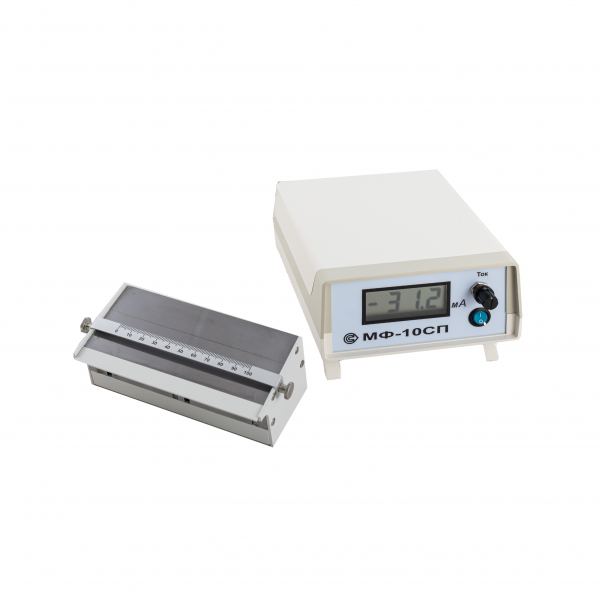

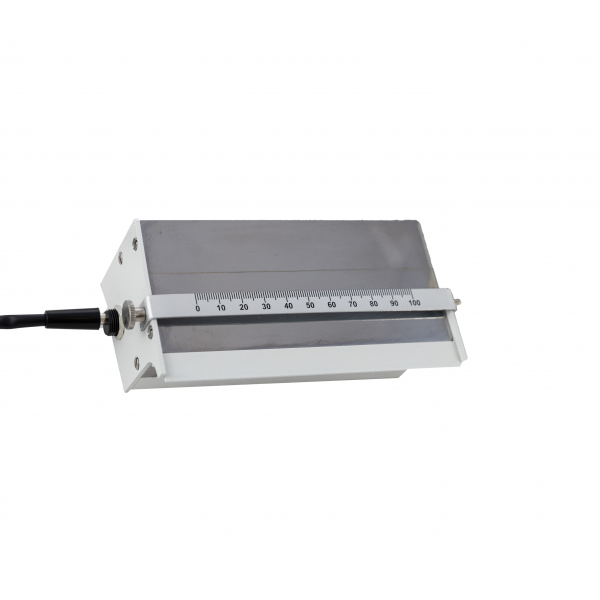

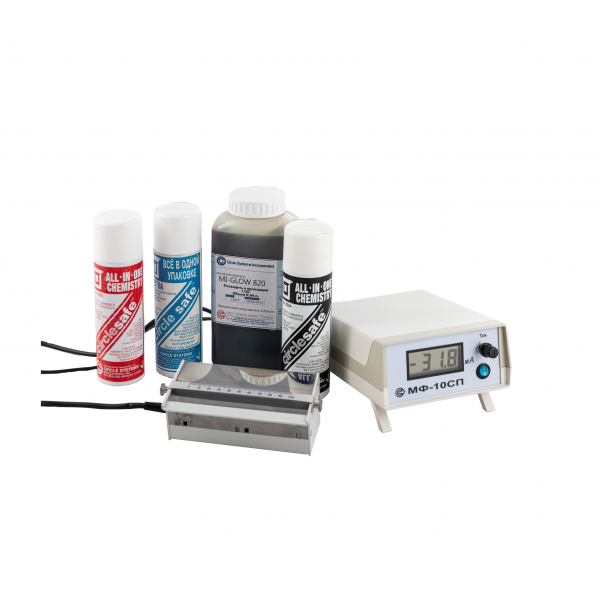

Прибор состоит из блока 1 выработки намагничивающего тока, электромагнита 2, блока 3 измерения, блока 4 индикации, стабилизированного блока 5 питания. Блок 1 выработки намагничивающего тока предназначен для выработки и регулировки тока, поступающего на катушки электромагнита 2. Электромагнит 2 предназначен для создания равномерно убывающего магнитного поля рассеяния и состоит из четырех катушек и магнитопровода. Магнитопровод электромагнита 2 изготовлен из стали "АРМКО" и имеет две протяженные искусственные несплошности в форме плоских щелей, которые заполнены листами фольги из немагнитного материала, проложенными между отдельными частями магнитопровода. Они предназначены для контроля магнитных порошков соответствующими размерами частиц. На поверхности магнитопровода параллельно искусственным несплошностям размещена шкала, градуированная от 0 до 100 мм с ценой деления 1 мм для измерения длины индикаторного рисунка. Катушки электромагнита 2 снабжены сердечниками и размещены вдоль магнитопровода таким образом, что направление намагничивания перпендикулярно направлению искусственных несплошностей в магнитопроводе. Катушки электромагнита соединены последовательно друг с другом, причем первые три — согласно, а четвертая — встречно трем первым. Блок 3 измерения служит для измерения намагничивающего тока, протекающего через катушки электромагнита 2. Блок 4 индикации предназначен для вывода на индикатор измеренного значения намагничивающего тока. Электропитание всех узлов прибора осуществляется от стабилизированного Блока 5 питания.

К преимуществам прибора относятся:

• компактный размер и легкий вес для удобной транспортировки;
• простота эксплуатации за счет отсутствия необходимости использования крупногабаритных источников питания;
• широкий выбор настроек, позволяющий контролировать качество всего ассортимента магнитных порошков и суспензий, используемых при дефектоскопии изделий из ферромагнитных материалов;
• возможность проведения количественной оценки свойств магнитных порошков и суспензий;
• при регулярных измерениях возможность прогнозировать момент времени, когда чувствительности магнитного индикатора будет недостаточно для обнаружения дефектов.

Область применения

Магнитопорошковая дефектоскопия позволяет обнаруживать дефекты в изделиях еще на этапе производства. Для визуального отображения места дефекта используется магнитный индикатор, представляющий собой порошок или суспензию. При многократном использовании магнитный индикатор смешивается с частицами грязи и ржавчины, что приводит к постепенному снижению его качества до порогового уровня, когда чувствительности индикатора недостаточно для обнаружения и визуализации дефектов. Поэтому согласно действующим нормативам необходима периодическая проверка соответствия качества суспензий и магнитных порошков требованиям, предъявляемым к расходным материалам для магнитопорошковой дефектоскопии. Используемые для этого методы (пластиковые карточки, тест-образцы MTU и ASME, образцы Бертхольда и др.) имеют ряд недостатков, в том числе:

• невозможность количественного определения чувствительности магнитных порошков;
• низкую разрешающую способность, затрудняющую сравнительный анализ характеристик нескольких магнитных порошков;
• необходимость использования дорогостоящих источников тока большой мощности.

Прибор МФ-10СП для контроля магнитных свойств индикаторов лишен вышеперечисленных недостатков. Его конструкция позволяет проводить диагностику магнитных порошков и суспензий без использования мощных источников тока. В то же время, благодаря наличию шкалы для измерения протяженности индикаторного рисунка, можно дать количественную оценку условной чувствительности применяемых расходных материалов, а также сравнивать чувствительности различных порошков и суспензий друг с другом.

Технические характеристики

Габаритные размеры:

Масса:

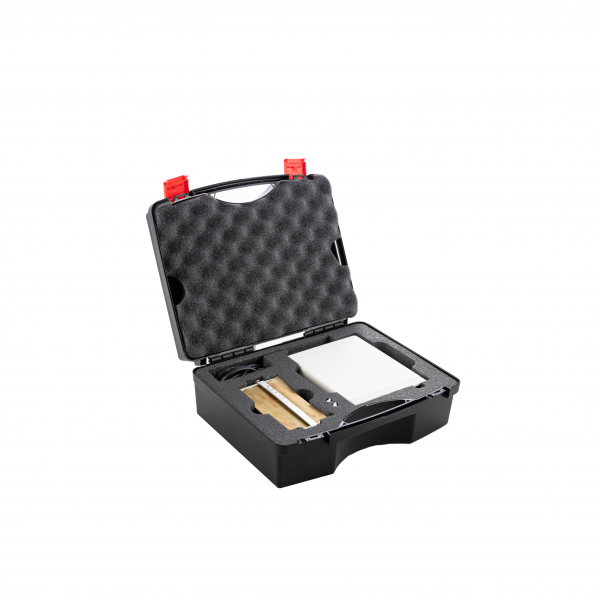

Состав: электронный блок, электромагнит, ванночка сбора суспензии, удобный чемодан для хранения и переноски.
