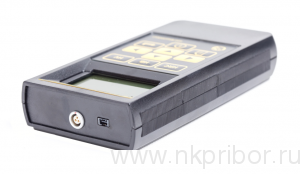

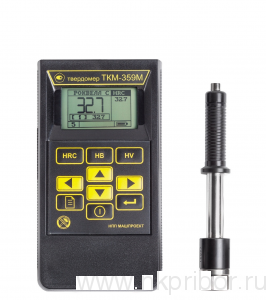

Твердомер динамический ТКМ-359М

Динамический твердомер ТКМ-359М предназначен для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.

Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

Твердомер работает по методу Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

ТКМ-359М выполняет контроль твердости:

• углеродистых и конструкционных сталей с использованием дополнительных калибровок,
• поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.),

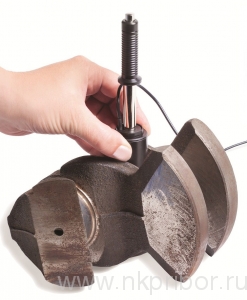

• изделий сложной конфигурации (зубьев шестерен, труб, валов),
• тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

ТКМ-359М прошел Государственную метрологическую аттестацию и внесен
в Государственные реестры средств измерений Российской Федерации,Республики Беларусь, Казахстана и Украины.

Преимущества динамического твердомера

• Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
• Возможность идентификации материалов в заготовительном производстве.
• Малая чувствительность к кривизне изделия и шероховатости поверхности.
• Контроль характера изменения твердости по поверхности изделия.
• Контроль «объемной твердости».
• Измерение твердости в труднодоступных местах.
• Пространственное положение датчика не влияет на результат измерения.
• Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
• Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины, твердостью индентора и позиционирующей насадкой.

Особенности конструкции

1. Легкий прочный малогабаритный корпус обеспечивает удобство пользования прибором в цеховых условиях.
2. Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
3. Графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
4. Гибкая организация памяти.
5. Оперативная калибровка шкал твердомера по одной или 2-м мерам твердости.
6. Программирование:

- дополнительных калибровок к шкалам твердомера с использованием одного или 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

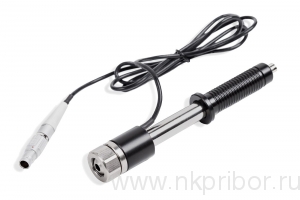

Характеристика датчиков к твердомерам серии ТКМ-359

Фото	Тип датчика	Длина, мм	Диаметр, мм	Рекомендуемая масса/толщина/шероховатость контролируемого изделия	Применение	Примечание
	«D»	138	21	3 кг/6 мм/Ra 3,2	Решение основной массы задач контроля.	Штатный датчик.
	«E»	138	21	3 кг/6 мм/Ra 3,2	Имеет индентер из поликристалла - кубического нитрида Бора. Для массового контроля материалов повышенной твердости.	Используется в случае невозможности применения УЗ твердомера ТКМ-459.
	«G»	200	29	6 кг/55 мм/Ra 7,2	Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм.	*Энергия удара увеличена в 10 раз. Допускается использование только на твердости менее 450 НВ.

*По сравнению со стандартным датчиком тип «D».

Требования к контролируемому изделию:

Режимы работы твердомера ТКМ-359М

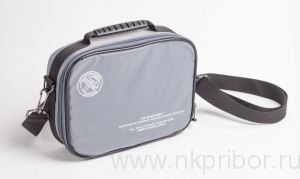

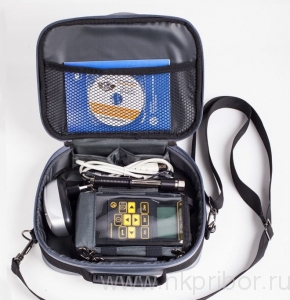

Комплект Поставки:

Дополнительные принадлежности

1. Сменные датчики для выполнения различных задач.
2. Насадка «Z-359» для позиционирования датчика на криволинейных и цилиндрических поверхностях для изделий с диаметром от 18 мм.
3. Эталонные меры твердости Бринелля, Роквелла, Виккерса (по ГОСТ 903175).
4. Соединительные кабели.
5. Запасные аккумуляторы.
6. Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
