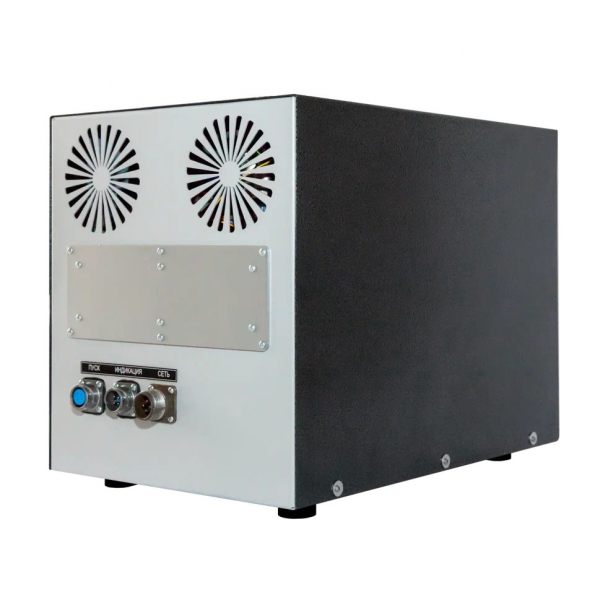

УНМ-5000И намагничивающее устройство
Официальный дилер
Прямые поставки
Подробнее о доставке
Расширенная гарантия
Различные способы оплаты
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате
Портативный магнитопорошковый дефектоскоп переменного и импульсного тока УНМ 2000/6000 обеспечивает высокую производительность труда дефектоскописта, позволяет использовать различные техники магнитопорошкового контроля способом приложенного поля и остаточной намагниченности, а также мобильность оператора контроля.
Позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока (электроконтакты, гибкий кабель), а также постоянным током (электромагнит, соленоид).
Обеспечивает размагничивание деталей после контроля в автоматическом режиме.
Технические характеристики
| Токи намагничивания | |
| Переменный | |
| Импульсный | |
| Выпрямленный (только для соленоида и электромагнита) | |
| Погрешность измерения тока намагничивания | не более 10%. |
| Характеристики импульсного тока | |
| Частота следования однополярных импульсов тока при намагничивании и разнополярных импульсов тока при размагничивании | (2±0,2) Гц. |
| Длительность импульсов тока | не менее 1,5 мс. |

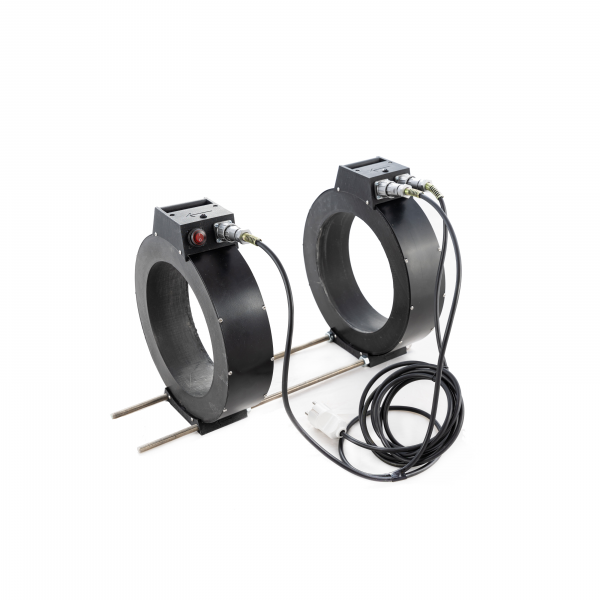

| Магнитные характеристики соленоида | |
| Максимальное переменное магнитное поле в центре одиночного соленоида | не менее 100 А/см. |
| Максимальное переменное магнитное поле на оси в центре между двумя соленоидами, расположенными на расстоянии 200мм | не менее 60 А/см. |
| Максимальное постоянное магнитное поле в центре одиночного соленоида | не менее 80 А/см. |
| Максимальное постоянное магнитное поле на оси в центре между двумя соленоидами, расположенными на расстоянии 200мм | не менее 50 А/см. |
| Значения токов намагничивания | |
| Максимальный переменный ток намагничивания в размотанном кабеле 6 м × 50 мм2 и на электроконтактах | не менее 2000 А. |
| Максимальный импульсный ток намагничивания в размотанном кабеле 4 м × 10 мм2 и на электроконтактах | не менее 6000 А. |
| Диапазон регулировки тока в соленоидах и электромагните | от 0,5 до 4,5 А. |
Характеристики электромагнита
Максимальное переменное магнитное поле в воздушном зазоре электромагнита при межполюсном расстоянии:
| 140 мм | не менее 75 А/см; |
| 40 мм | не менее 300 А/см. |
Максимальное постоянное магнитное поле в воздушном зазоре электромагнита при межполюсном расстоянии:
| 140 мм | не менее 100 А/см; |
| 140 мм | не менее 100 А/см; |
| 40 мм | не менее 400 А/см. |
| Режим работы | |
| Режим работы – циклический: | намагничивание/пауза. |
| Время намагничивания регулируется в пределах | от 1 до 40 с. |
| Время размагничивания регулируется в пределах | от 5 до 60 с. |
| Размагничивание деталей производится в автоматическом режиме. | |
| Время установления рабочего режима | не более 15 с. |
| Продолжительность непрерывной работы | не менее 8 часов. |
| Параметры электропитания | |
| Питание устройства осуществляется от сети переменного тока напряжением | 220 В частотой 50 Гц. |
| Потребляемая от сети мощность | не более 5 кВА. |
| Прочие характеристики | |
| Средняя наработка на отказ | не менее 12500 ч. |
| Среднее время восстановления работоспособности | не более 6 ч. |
| Средний срок службы устройства | не менее 10 лет. |
Соответствие стандартам
Полностью соответствует требованиям ГОСТ Р 56512-2015, ГОСТ Р 53700-2009 (ИСО 9934-3:2002), ГОСТ Р 50.05.06-2018, ГОСТ Р ИСО 10893-5-2016, ГОСТ ISO 17638-2018, РД 34.17.102-88 и РД-13-05-2006 в части требований, предъявляемых к намагничивающим устройствам и магнитопорошковым дефектоскопам.
Распознавание подключаемой нагрузки
Автоматическое распознавание типов подключаемой нагрузки: кабелей, соленоидов и электромагнита.
Управление током подключаемой нагрузки
Позволяет управлять током подключаемых электромагнита переменного/постоянного тока и соленоидов.
| Производитель: | НИИИН Технологии |
