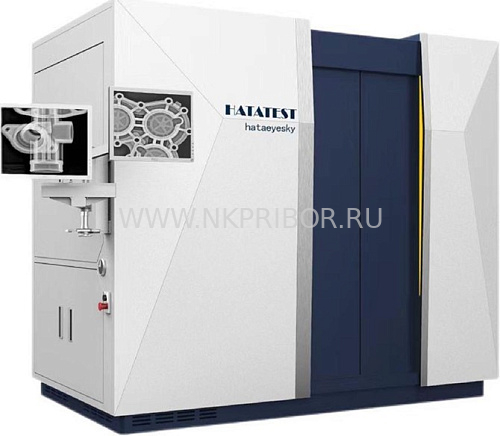

Установка цифровой радиографии HATATEST Tianyan E7-160

1. Камера радиационной защиты

Наименование изделия

Технические характеристики

Huatan Tianyan E7 160

Максимальные размеры контролируемого изделия 500 мм х 800 мм
Максимальный вес контролируемого изделия 50 кг
Габаритные размеры камеры - 2,35м Ч 1,8м Ч 2,1м
Потребляемая мощность 4 кВт
Масса 3,5 т

 2. Источник рентгеновского излучения (Рентгеновский аппарат)

Hatatest 160KV

Фокусное пятно 0,5 мм
Напряжение 40-160 кВ
Шаг и точность регулирования выходного напряжения - 1кВ
Ток 0,3-3,2 мА
Шаг и точность регулирования выходного тока - 0,1 мА

3. Комплекс цифровой радиографии (детектор)

HT4343

Тип сцинтиллятора оксисульфид гадолиния (GOS)
Эффективная площадь снимка 430 мм х 430 мм
Размер пикселя 139 мкм
Частота кадра - 4 кадра в сек.

4. Электрическая система управления

Условия эксплуатации оборудования

Источник рабочего электропитания: 220В/380В переменного тока 50Гц;

Диапазон рабочей температуры: 10...+40;

Диапазон рабочей влажности: 0...95%;

Режим управления

Автоматический режим и ручной режим

Органы управления и устройства индикации

На панели управления размещены поворотный переключатель и кнопки управления, с помощью которых осуществляется запуск, пауза, возобновление работы, аварийная остановка и переключение между ручным и автоматическим режимами.

На свинцовой крыше установлен трехцветный световой индикатор текущего состояния системы: открытие, подготовка и просвечивание.

Меры безопасности

Обеспечивает надежное заземление аппаратуры в рабочей зоне для поддержания бесперебойной и безопасной работы оборудования.

Система управления обеспечивает контроль текущих рабочих параметров системы в режиме реального времени. Предусмотрен быстродействующий выключатель электродвигателя с защитой от перегрузок.

Для обеспечения безопасности персонала свинцовая дверь автоматически блокируется от открытия при включении источника рентгеновского излучения.

Стандартный шкаф электроуправления

В шкафу управления смонтирована надежная, аккуратная электропроводка с четкой маркировкой линий в соответствии с принципиальной электрической схемой.

Конструкция контуров питания, управления и заземления, а также фильтра, шкафа управления, кабельной продукции и пр. соответствует требованиям к электромагнитной совместимости.

Кабели контура управления проложены отдельно от кабелей силовой цепи.

Схема заземления и заземляющие устройства обеспечивают независимое сопротивление цепи заземления менее 4 Ом в соответствии с нормативными требованиями к системам заземления.

Контрольно-измерительная система

Контрольно-измерительная система обеспечивает оперативный контроль рабочих параметров оборудования в свинцовой камере.

Система человеко-машинного интерфейса

Обмен данными и взаимодействие между оборудованием и обслуживающим персоналом реализованы на базе человеко-машинного интерфейса (ЧМИ). В состав системы ЧМИ входит пульт управления, система визуализации изображений, контрольно-измерительная система, кнопки электроуправления и пр.

Панель управления разработана с соблюдением эргономических и практических требований к расположению контрольно-измерительных приборов, кнопок управления и устройств вывода изображения в виде двух больших мониторов, на один из которых выводятся показания КИП, а на другой программные средства управления и снимки объекта контроля.
