В7-1833 ОБРАЗЦЫ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ (СРАВНЕНИЯ) ПАРАМЕТР RA С ПОВЕРКОЙ

В7-1833 ОШС Ra образцы шероховатости поверхности (сравнения) изготовленные по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после (или в процессе) их обработки, при контроле шероховатости труднодоступных поверхностей методом визуального сравнения или осязания (на ощупь). Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости.

Внесены в реестры средств измерения РФ (№ 76029-19), РБ (№ РБ 03 01 7713 20), Казахстана (№ KZ.02.03.00436-202076029-19), РЖД (МТ 004.2020) и поставляются с ПОВЕРКОЙ.Методика поверки РТ-МП-5412-445-2019 (интервал между поверками 2 года).

НАБОРЫ ОБРАЗЦОВ ШЕРОХОВАТОСТИ ОШС ПАРАМЕТР RA:

НАИМЕНОВАНИЕ	Цена в руб. с НДС
НАБОР ОШС-ШЦ RA 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 МКМ	17 700
НАБОР ОШС-Р RA 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 МКМ	17 700
НАБОР ОШС-ШП RA 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 МКМ	17 700
НАБОР ОШС-ШЦВ RA 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 МКМ	17 700
НАБОР ОШС-ФТ RA 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 МКМ	17 700
НАБОР ОШС-ТТ RA 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 МКМ	17 700
НАБОР ОШС-Т RA 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 МКМ	17 700

Срок поверки – 2-3 дня.

Срок гарантии – 1 год.

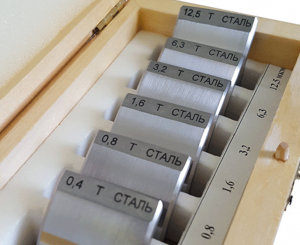

ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение (условное обозначение способа обработки – Т); расточка (Р); строгание (С); шлифование периферией круга (плоское – ШП, наружное круглое – ШЦ, внутреннее – ШЦВ); точение торцовое (ТТ); фрезерование (цилиндрическое - ФЦ; торцовое - ФТ; торцовое перекрещивающееся - ФТП); шлифование торцовое (ШТ); шлифование чашеобразным кругом (ШЧ); полирование (плоское – ПП, цилиндрическое – ПЦ).

По умолчанию ОШС изготавливаются из СТ45: сталь конструкционная углеродистая качественная. По заказу образцы могут быть изготовлены из материалов: чугун; латунь; алюминий; медь. (сроки уточняйте при заказе)

Способ обработки	Форма образца	Условное обозначение способа обработки
Точение	Цилиндрическая выпуклая	Т
Расточка	Цилиндрическая вогнутая	Р
Шлифование периферией круга	Плоская Цилиндрическая выпуклая Цилиндрическая вогнутая	ШП ШЦ ШЦВ
Точение торцовое	Плоская	ТТ
Фрезерование торцовое	Плоская	ФТ
Примечание: Расположение неровностей – прямолинейное. Образцы шероховатости характеризуют особенности только воспроизводимого способа обработки. Условия эксплуатации: температура окружающей среды -20…+40 0С, влажность ≤98%. Масса одного образца ≤0,05 кг, размеры ≥30*20*5 мм, средний срок службы 5 лет. Отклонение среднего значения параметра шероховатости от номинального не превышает (-17…+12) %. Среднее квадратичное отклонение от среднего значения параметра шероховатости не превышает 9% для образцов ШП, ШЦ, ШЦВ, ФЦ, и ФТ; 4% для Т, ТТ, и Р.

Ряды номинальных значений образцов в наборах ОШС по параметру шероховатости Ra, доступные для выбора заказчиком, мкм:
ШП	ШЦ	ШЦВ	Т	ТТ	Р	ФТ
0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм (с поверкой)			0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм (с поверкой)

ПОРЯДОК РАБОТЫ: Контроль шероховатости поверхности детали производится путём сравнения с образцом визуально и на ощупь, проводя ногтем, выполняющим здесь роль “чувствительного элемента – датчика”, вдоль линии максимальной шероховатости поверхности. Как правило, эта линия перпендикулярна следам обработки (а расстояние между соседними следами характеризует параметр Sm). Для этого подбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости поверхности которого соответствует числовому значению параметра шероховатости поверхности контролируемой детали. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение подобранного образца сравнения. Наиболее достоверно оцениваются детали из аналогичного образцу материала и изготовленные тем же, что и образец, способом обработки.
