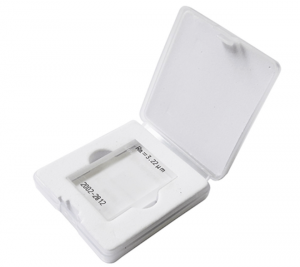

В7-МШ меры шероховатости поверхности, параметр Ra
Арт В7-МШ
В7-МШ меры шероховатости поверхности. Меры шероховатости поверхности В7-МШ представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль.
Меры шероховатости изготавливаются из оптического стекла с высокой твёрдостью, высокой точностью стандартизированного значения шероховатости, с высокой стойкостью к царапинам и истиранию имеют более длительный срок службы в сравнении с мерами шероховатости из металла. Соответствие стандартам GB/T19067.1-2003 и ISO5436-1:2000.
Меры шероховатости поверхности В7-МШ внесены в Госреестр СИ РФ 79910-20 и могут быть использованы для проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости
Пластинки вклеены в пластиковое прозрачное основание. По заказу меры могут поставляться в установочных рамках с выемкой, конструкция которых позволяет использовать меры при поверке приборов, не вынимая их из рамки и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа перемещалась поперёк профиля рабочей области меры
НОМЕНКЛАТУРА МЕР В7-МШ И ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ
Наименование | Цена в руб. с НДС |
Мера шероховатости Ra 0,1 мкм (поставляется с поверкой) | 15 300 |
Мера шероховатости Ra 0,2 мкм (поставляется с поверкой) | 15 300 |
Мера шероховатости Ra 0,4 мкм (поставляется с поверкой) | 15 300 |
Мера шероховатости Ra 0,8 мкм (поставляется с поверкой) | 15 300 |
Мера шероховатости Ra 1,6 мкм (поставляется с поверкой) | 15 300 |
Мера шероховатости Ra 3,2 мкм (поставляется с поверкой) | 15 300 |
Мера шероховатости Ra 6,4 мкм (поставляется с поверкой) | 15 300 |
Установочная рамка с выемкой | 2 650 |
ПОРЯДОК РАБОТЫ
1. Выдержать меры в закрытом футляре в течение времени, необходимом для устранения возможного образования конденсата
2. Открыть футляр, достать из пакета меру, положить её на рабочий стол. В случае если на мере имеются только частицы пыли, убрать их с поверхности меры струёй чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном: его надо слабо смочить чистым медицинским этиловым спиртом 95%, протереть им пластинку, и напоследок провести тампоном по поверхности меры от края до края с легким нажимом и малой скоростью так, чтобы за ним не осталось капелек спирта или разводов
3. В соответствии с эксплуатационными документами поверяемого средства измерений установить в него (для бесконтактного типа) или в специальную рамку (для контактного типа рамка поставляется дополнительно по заказу) меру и выполнить необходимые операции по поверке (калибровке) средства измерения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕР ШЕРОХОВАТОСТИ В7-МШ
Наименование характеристики | Значение |
Диапазон номинальных значений параметра Ra, мкм | от 0,100 до 6,500 |
Предел допускаемой относительной погрешности воспроизведения параметра Ra (в0), % | 3 |
Ряды номинальных значений мер по параметру шероховатости Ra, доступные для выбора заказчиком, мкм: | 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4 |
Пределы допускаемого относительного отклонения параметра Ra от номинального, % | ±25 |
Габаритные размеры меры, мм, не менее - длина - ширина - толщина | 30 40 8 |
Размер рабочей области меры, мм, не менее - длина; - ширина | 17 10 |
Габаритные размеры установочной рамки, мм, не более - длина - ширина - толщина | 195 58 10 |
Масса меры, г, не более | 20 |
Масса установочной рамки, г, не более | 270 |
Условия эксплуатации: -диапазон рабочих температур, °С -относительная влажность воздуха (без конденсата), %, не более | от +15 до +25 80 |
