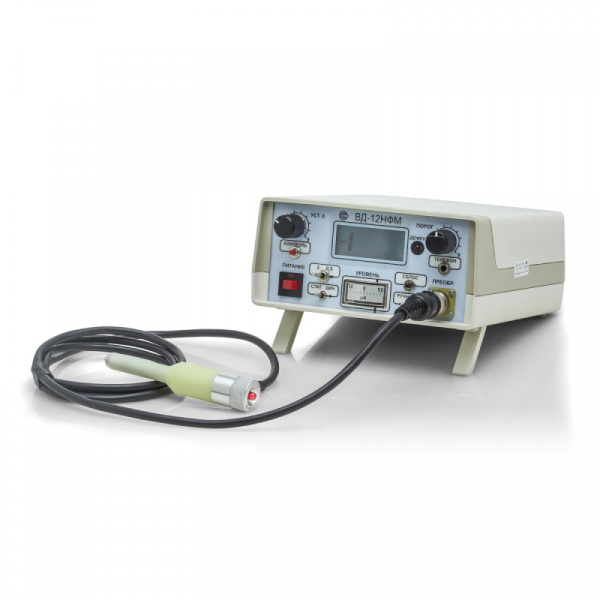

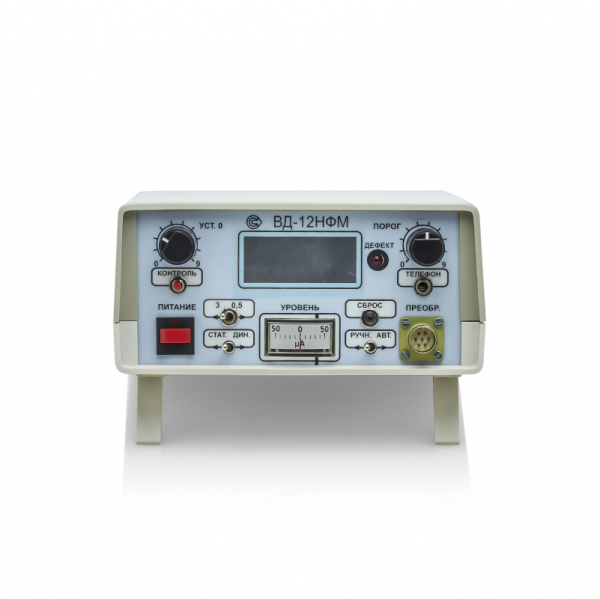

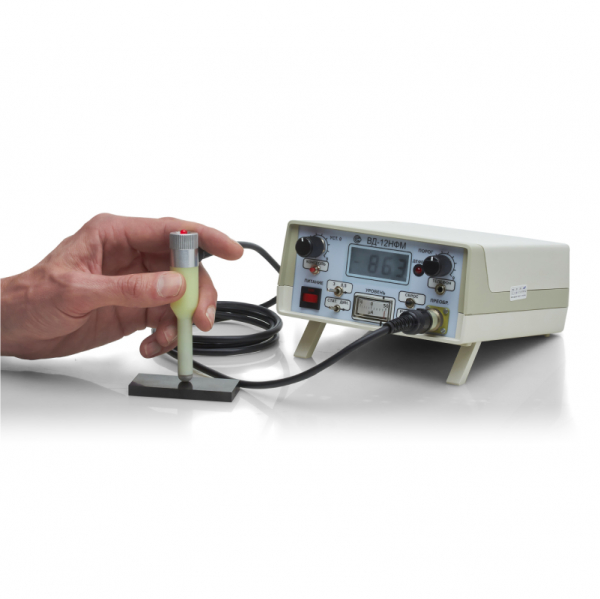

Вихретоковый дефектоскоп с 2 преобраз Тип-1 и Тип-2 ВД-12НФМ

Нормативными документами РЖД прибор ВД-12НФМ рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов.

Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов.

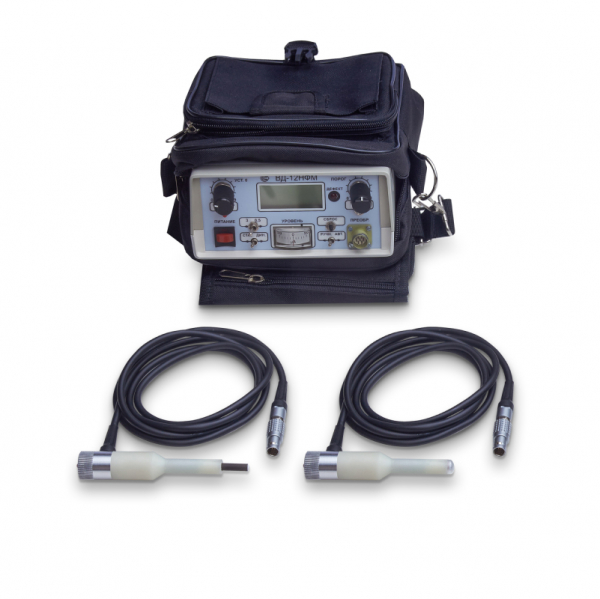

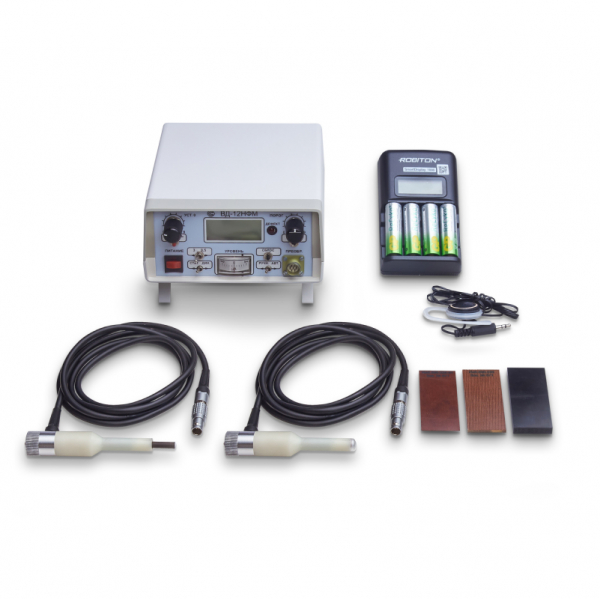

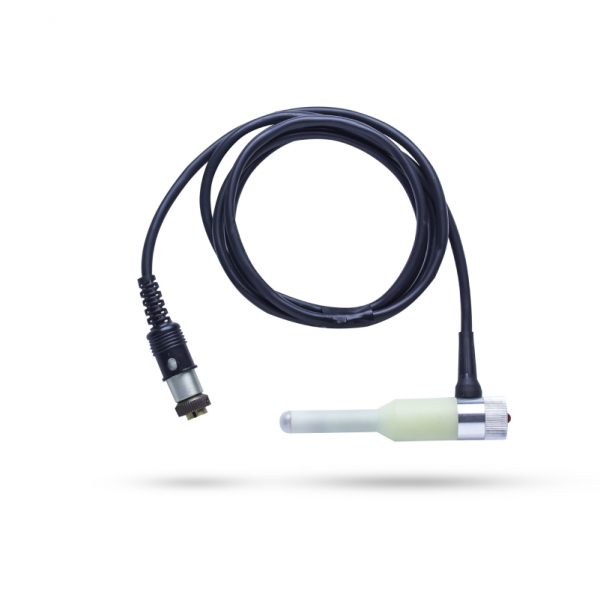

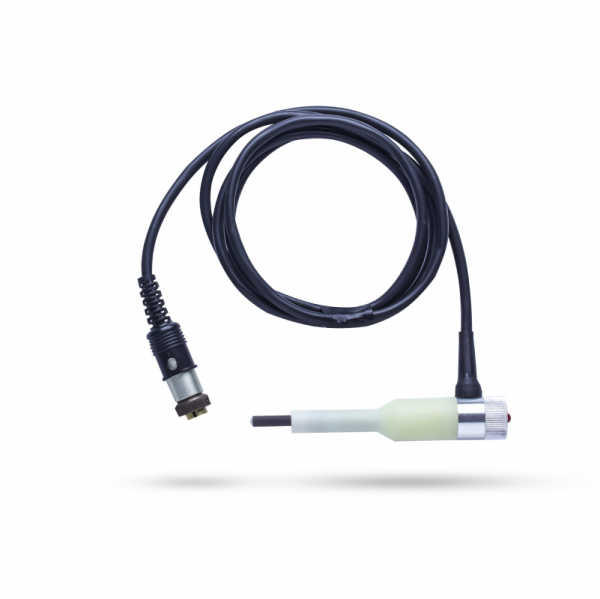

Поставляется в комплекте с двумя преобразователями для контроля изделий из металлов и сплавов в различных условиях.

Применение

• нефтяная и газовая промышленность
• атомная энергетика
• машиностроение
• железнодорожный транспорт
• строительство и ЖКХ
• оборонно-промышленный комплекс (ОПК)
• сельское хозяйство

Особенности

• обнаружение дефектов в изделиях из ферромагнитных и немагнитных сталей и сплавов
• не требуется контакта с поверхностью детали (выявление дефектов через покрытия, слои окислов и загрязнений)
• возможность определить местоположение, а также оценить размер и глубину поверхностной трещины.
• контроль изделий сложной формы, криволинейных или грубых поверхностей
• рекомендация использования нормативными документами РЖД
• предназначен для работы как в лабораторных, так и цеховых условиях депо, ремонтных заводов (эффективная система подавления индустриальных помех)
• возможность ручной отстройки от внешних воздействий и влияющих факторов.
• световая и звуковая сигнализация при обнаружении дефекта
• поставляется в комплекте с двумя преобразователями
• широкое применение в различных отраслях промышленности

Характеристики

Выявление дефектов обеспечивается при следующих условиях:

- радиус положительной кривизны контролируемой поверхности не менее 10 мм

- угол отклонения преобразователя от нормали к контролируемой поверхности не более 30 град

- минимальное расстояние от края контролируемого изделия до центра преобразователя, мм, не мене:

• для преобразователя Иа5.125.002 4;
• для преобразователя Иа5.125.006 1;
• для преобразователя Иа5.125.006-01 1.

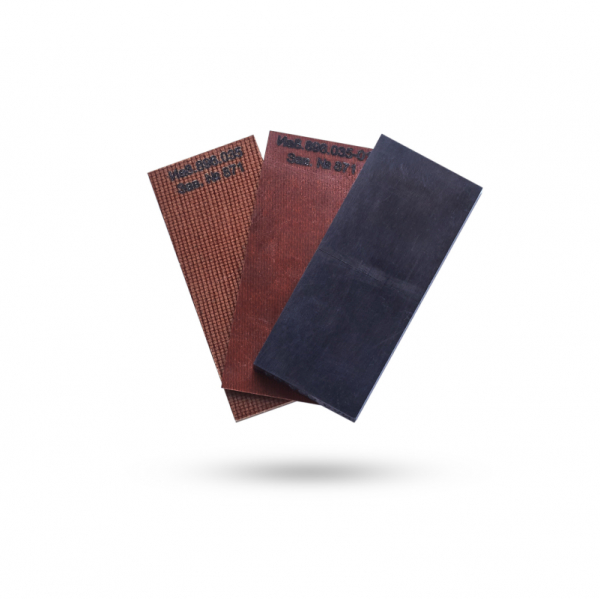

* Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе) при шероховатости поверхности не более Ra 1,25 и максимальном зазоре до 0,2 мм-0,3+/-0,05мм.

Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается выявление дефектов, до:
