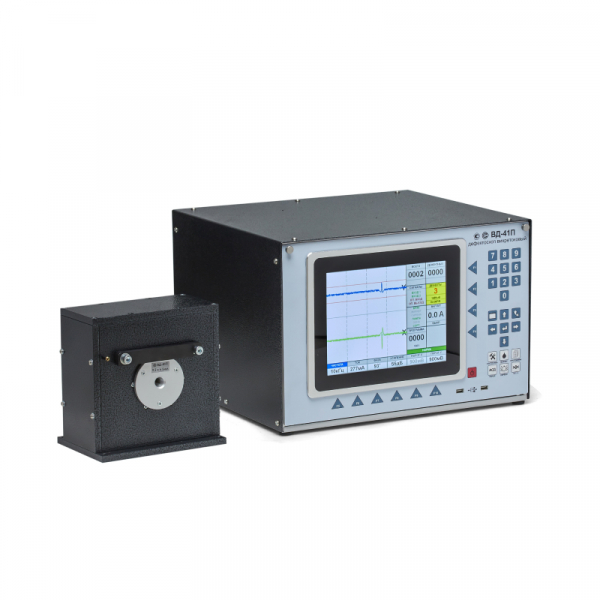

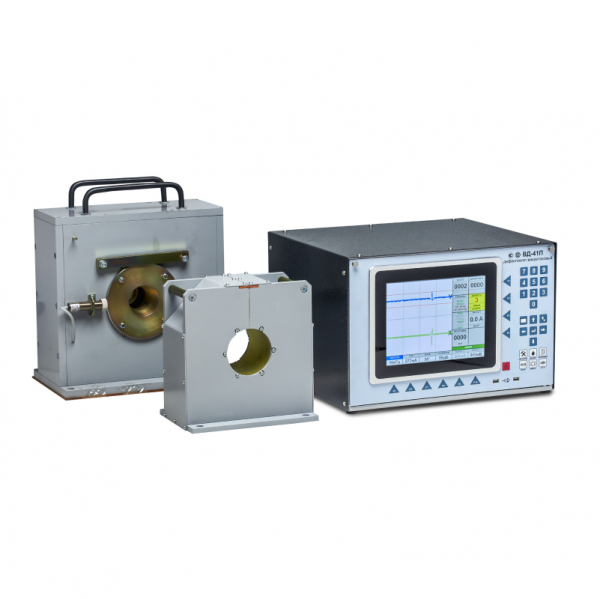

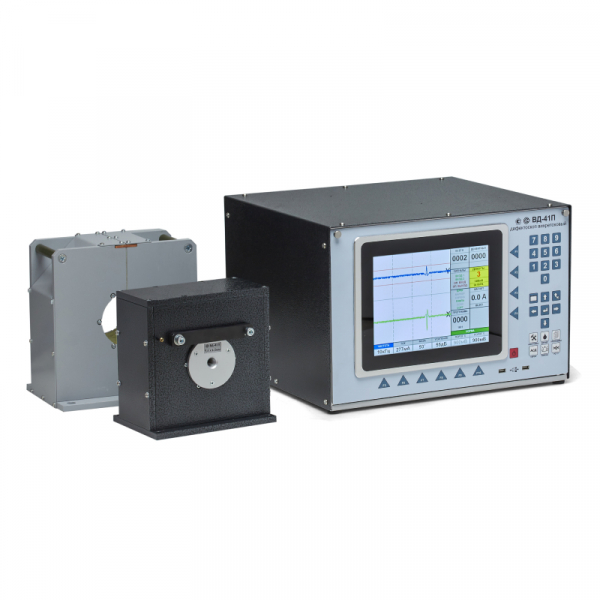

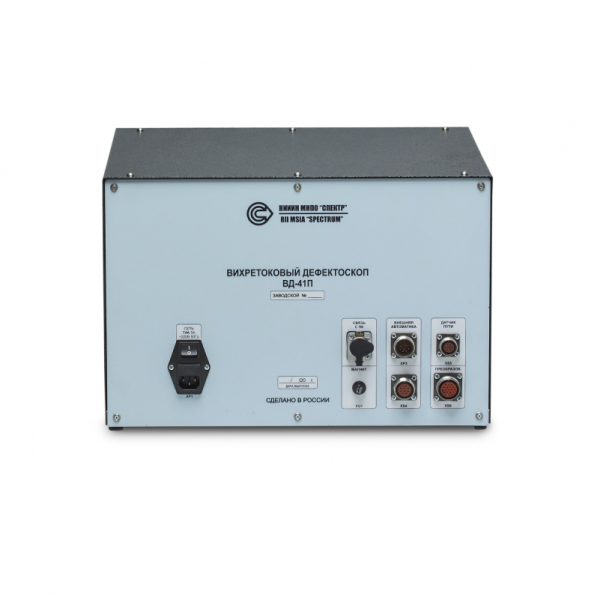

Вихретоковый дефектоскоп ВД-41П

Официальный дилер

Прямые поставки
Подробнее о доставке

Расширенная гарантия

Различные способы оплаты
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате
Средство контроля внесено в ГРСИ. Вихретоковый дефектоскоп ВД-41П предназначен для проведения неразрушающего контроля вихретоковым методом протяжённых изделий из ферромагнитных и немагнитных металлов и сплавов – металлопроката, бесшовных и сварных труб, проволоки, прутков, штанг, медных шин и т. п. Прибор рассчитан на работу в составе автоматических линий контроля качества. Дефектоскоп позволяет обнаруживать такие нарушения сплошности, как трещины, непровары, волосовины, неметаллические включения.
Принцип работы устройства
Принцип вихретокового метода контроля основан на наведении в исследуемом изделии индукционных токов с помощью магнитного поля, создаваемого катушкой возбуждения. Рассеяние электромагнитного поля на неоднородностях и дефектах фиксируется вторичными катушками датчиков с последующей цифровой обработкой амплитуды и фазы принятого сигнала. Результат контроля представляется как в виде дефектограммы в комплексной плоскости, так и в виде временной развёртки по каждому из каналов.
Вихретоковая дефектоскопия применима для контроля изделий из любых проводящих материалов, из обычных и нержавеющих сталей, медных и алюминиевых сплавов.
Для устранения влияния намагниченных участков в изделиях из ферромагнитных материалов обычно применяется подмагничивание постоянным током.

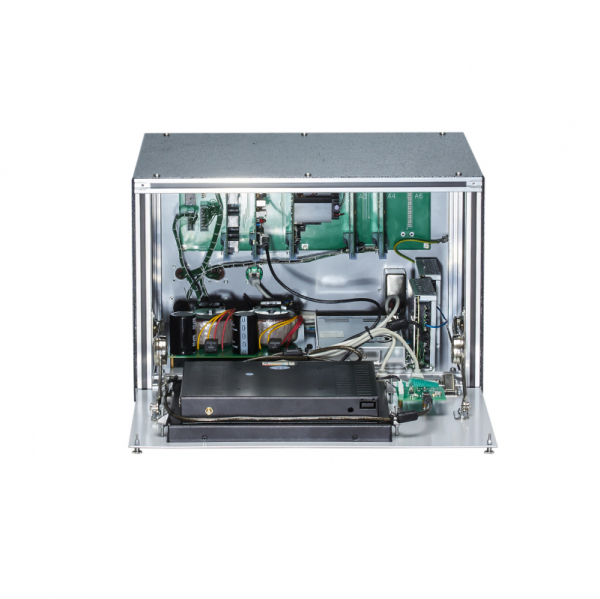

Особенности конструкции и преимущества

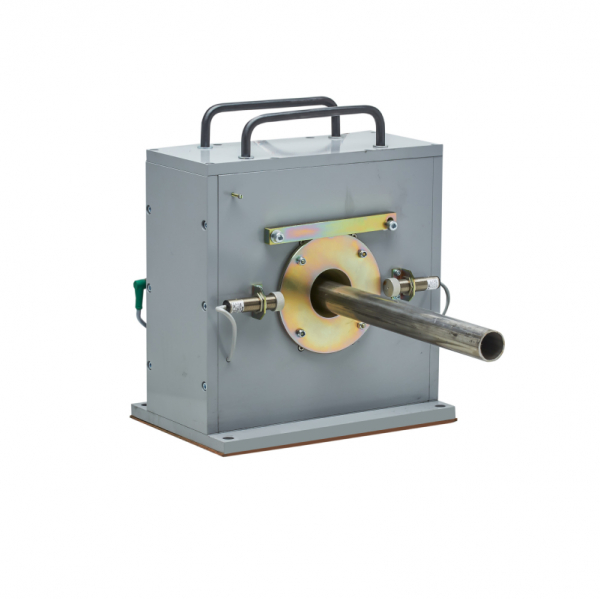

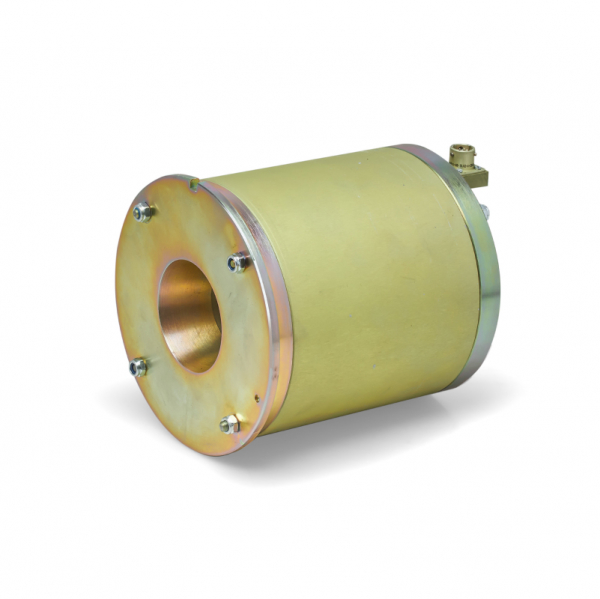

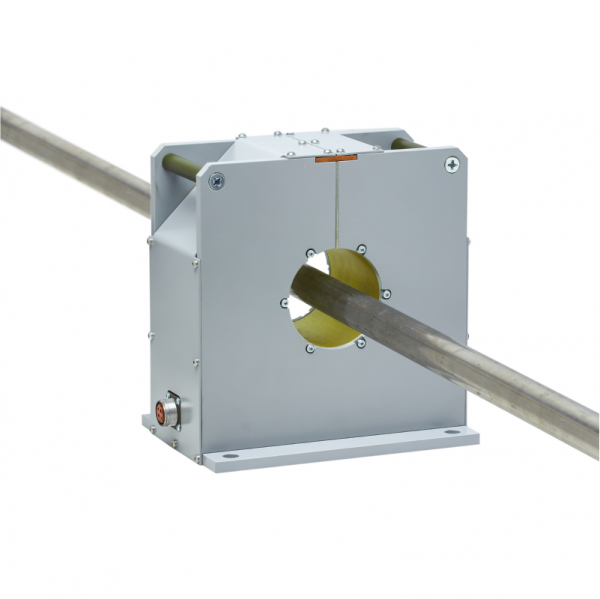

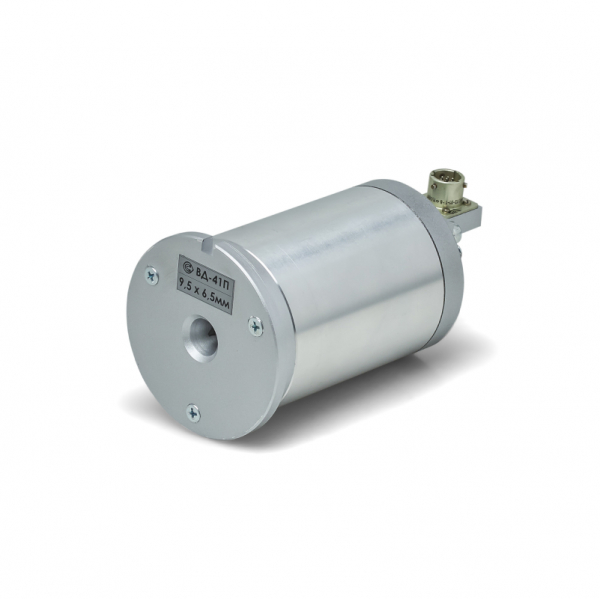

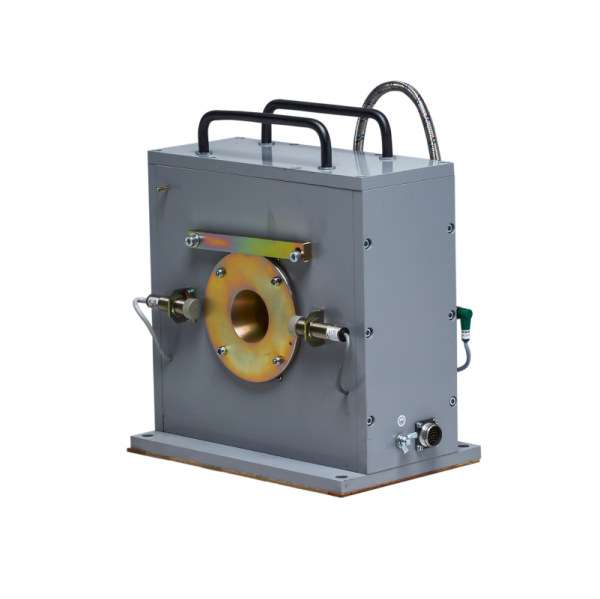

Прибор может работать с различными типами преобразователей (проходные, накладные, секторные) для обнаружения дефектов в сплошных цельнотянутых, горяче- и холоднокатаных изделиях (бесшовных трубах, прутках, проволоке, профилях и т. п.), в прямых и спиральных сварных соединениях. Проходные преобразователи выпускаются для контроля труб диаметром от 3 до 180 мм, возможно изготовление проходных прямоугольных или фасонных преобразователей для контроля металлопроката со сложной формой сечения.
Секторные преобразователи применяются для контроля дефектов сварного шва и пришовной зоны. Преобразователи выпускаются для контроля труб диаметром от 10 до 180 мм. Угол сектора выбирается из указанного ряда: 15, 30, 45, 60, 90, 120 градусов. Также возможно изготовление плоских или фасонных накладных вихретоковых преобразователей. Применение секторных преобразователей позволяет значительно сэкономить при контроле непроваров сварного шва для широкой номенклатуры контролируемых труб. Экономия достигается за счет снижения числа необходимых для контроля преобразователей по сравнению с проходными.
Область применения
Вихретоковый дефектоскоп ВД-41П предназначен для работы в составе автоматизированных линий контроля качества на трубопрокатных и металлопрокатных предприятиях при непрерывном выходном контроле продукции совместно с другими вспомогательными устройствами: краскоотметчиком, датчиком пути, датчиком наличия объекта, автоматическим сортировщиком, демагнетизатором.
Прибор также может использоваться при входном контроле на машиностроительных предприятиях автомобильной, авиационной, нефтегазовой, сельскохозяйственной отраслей.
Технические характеристики
Частоты контроля |
1,0 – 100 кГц |
Частоты возбуждения |
3 - 70 кГц |
Скорость контроля (скорость линии) |
0,5 - 5 м/с |
Автоматически регулируемый в зависимости от скорости высокочастотный фильтр. |
да |
Регулировка фазы сигнала |
0 - 359° |
Регулировка тока преобразователя |
50 – 500 мА |
Автоматический контроль работоспособности измерительного преобразователя. |
да |
Обработка данных |
Программный регулируемый фильтр |
Оценка сигнала с помощью масок |
· Круговая маска · Секторные маски |
Сортировка по результатам контроля |
да |

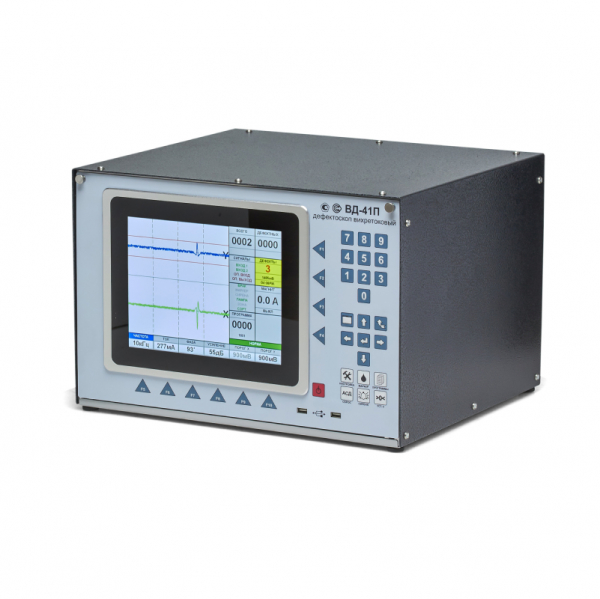

Дисплей |
10,2” (26 см) сенсорный LCD (800x600) |
Используемая операционная система |
WINDOWS® 7 |
Диалоговый язык |
русский, другие языки (опция) |
Поддерживаемые вихретоковые преобразователи |
накладного типа, проходного типа, секторные |
Интерфейсы |
· Разъем для подключения блока преобразователя · Разъем управления внешней автоматикой · 4 выхода с регулировкой задержки - «сухой контакт» · 2 внешних информационных входа · VGA интерфейс для подключения внешнего монитора · Шина USB 2.0 · Сеть: Ethernet (TCP/IP) · Другие интерфейсы по специальному заказу |
Питание |
220 В, 50 Гц |
Диапазон рабочих температур |
0 до +40°C |
Вид климатического исполнения |
УХЛ 4 |
Степень защиты корпуса |
IP 53 |
Размеры, ш/в/г |
471 мм х 285 мм х 460 мм / встраивание в 19” стойку/шкаф |
Масса |
прим. 20 кг |
Обработка данных
Программный регулируемый фильтр. | |
Сортировка по результатам контроля. | |
Дисплей: | 10,2”(26 см) сенсорный LCD (800x600). |
Используемая операционная система: | WINDOWS® 7. |
Диалоговый язык: | русский, другие языки (опция). |
Поддерживаемые вихретоковые преобразователи: | накладного типа, проходного типа, секторные. |
Производитель: | НИИИН Технологии |
ГОСРЕЕСТР: | Да |
