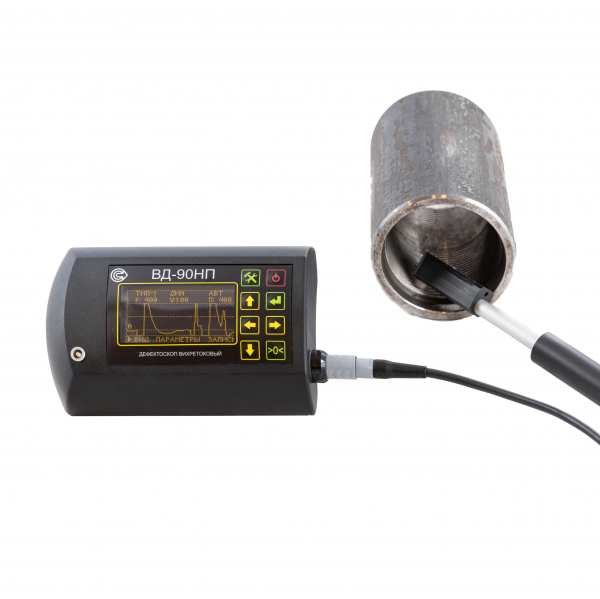

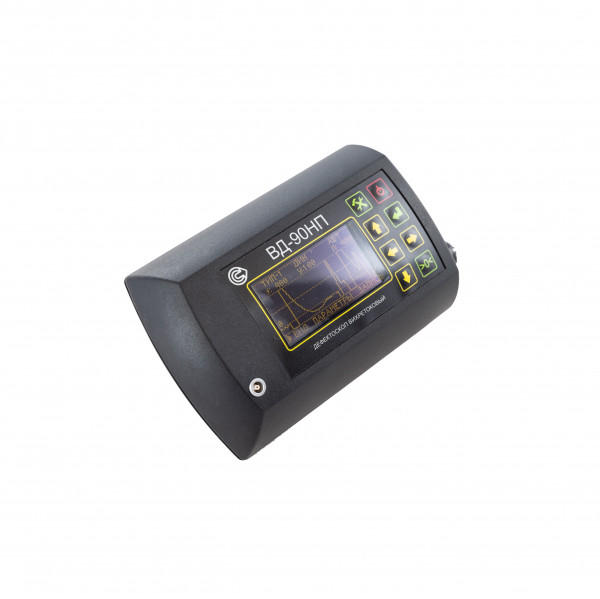

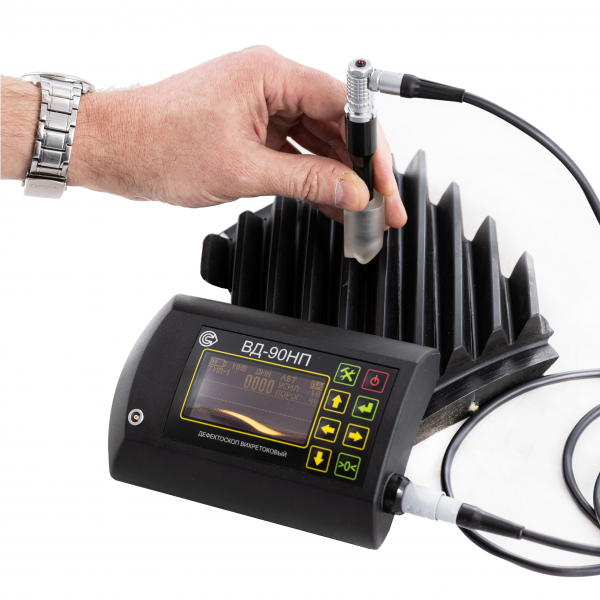

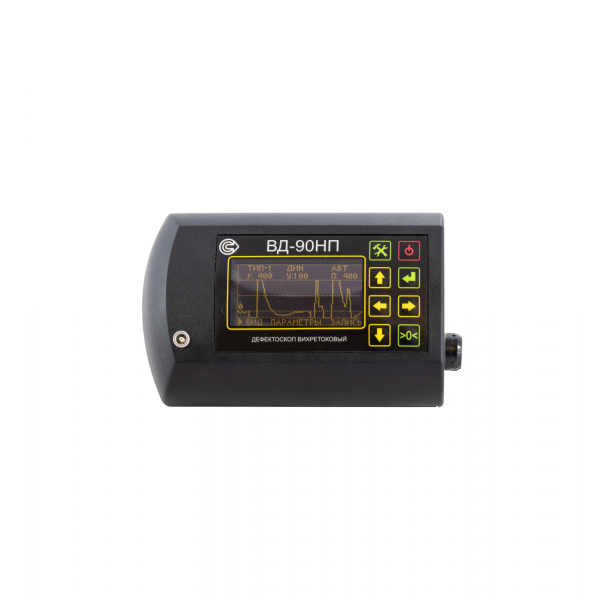

Вихретоковый дефектоскоп для контроля авиационных деталей ВД-90НП
Арт ВД-90НП АД
Вихретоковый дефектоскоп ВД-90НП в комплектации для контроля авиационных деталей от производителя предназначен для обнаружения поверхностных и подповерхностных трещин в деталях из ферромагнитных и немагнитных материалов и сплавов.
805 654
p

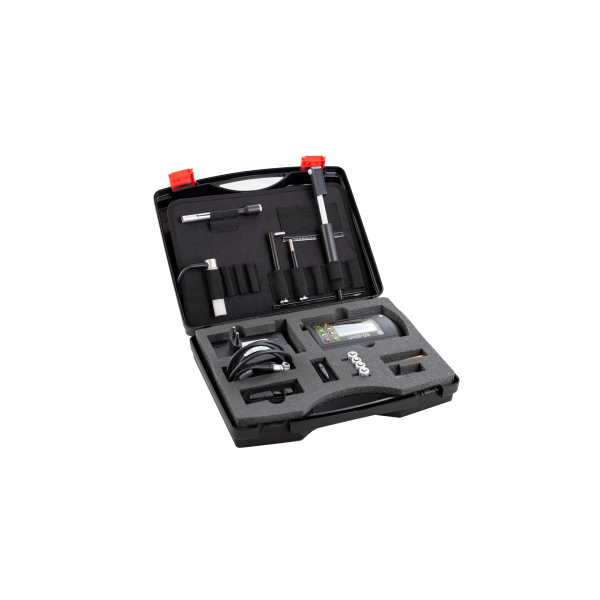

Отличие от базовой комплектации:
- улучшенная схемотехника приемного и измерительного тракта,
- модернизированное программное обеспечение,
- дополнительный преобразователь Тип 1,
- специализированные дополнительные вихретоковые преобразователи Тип 4, Тип 5 и Тип 6,
- дополнительный образец Иа8.896.077-02,
- CD с программным обеспечением.
Отличительные особенности.
- Контроль деталей с шероховатостью поверхности до Rz320;
- Способен выявлять дефекты глубиной от 0,1 мм;
- Угол отклонения преобразователя от нормали к рабочей поверхности до 60є;
- Диапазон рабочей частоты от 1кГц до 2МГц;
- Максимальный рабочий зазор 10мм;
- Оснащен модулем беспроводной связи Bluetooth 2.0, который позволяет передавать результаты контроля и осуществлять управление дефектоскопом на расстоянии до 20м;
- Документирование результатов контроля;
- Широкий температурный диапазон от -30єС до +50єС;
- Высокая степень пыле- и влаго-защищенности IР54;
- Небольшие габариты и малая масса позволяют носить дефектоскоп на поясе или на руке.
Технические характеристики
|
Скорость сканирования изделия |
0,02...0,5 м/с |
|
Частота тока возбуждения преобразователя |
1кГц - 2МГц |
|
Электропитание |
от 4-х элементов типа АА от сети 220В, 50Гц (опционально) |
|
Ток потребления от полностью заряженных аккумуляторов, не более: |
|
|
при выключенном радиоканале |
150 мА |
|
при включенном радиоканале |
200 мА |
|
Время установления рабочего режима, не более |
1 мин. |
|
Продолжительность непрерывной работы от одного комплекта аккумуляторов, не менее |
8 ч. |
|
Дефектоскоп имеет встроенную память, разбитую на ячейки. |
|
|
- максимальное количество программ |
300 |
|
- максимальное количество ячеек памяти |
1000 |
|
Связь с персональным компьютером |
Bluetooth |
|
Степень защиты |
IР54 |
|
Температура окружающего воздуха, 0С |
-300С +500С |
|
Относительная влажность при температуре +25єC |
80% |
|
Атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Габаритные размеры электронного блока (Д x Ш x Г) |
150 мм х 100 мм х 40 мм |
|
Масса электронного блока с элементами питания |
0,4кг |
|
Масса преобразователя (любого) |
0,1 кг |
Порог чувствительности дефектоскопа на стандартном образце
|
Материал образца |
Величина порогового дефекта, мм |
||||
|
При шероховатости поверхности не более |
Ra 6,3 |
Rz 40 |
Rz 160 |
Rz 320 |
|
|
Ферромагнитный |
Глубина ИД |
0,1±0,02 |
0,3±0,03 |
- |
1,0±0,1 |
|
Ширина ИД |
0,020,04 |
0,030,07 |
- |
0,050,15 |
|
|
Немагнитный |
Глубина ИД |
0,1±0,02 |
0,3±0,03 |
1±0,1 |
- |
|
Ширина ИД |
0,020,04 |
0,030,07 |
0,050,15 |
- |
|
Порог чувствительности дефектоскопа при радиусе отрицательной кривизны контролируемой поверхности не менее 10 мм
|
Материал образца |
Величина порогового дефекта, мм |
|||
|
При шероховатости поверхности не более |
Rz 40 |
Rz 160 |
Rz 320 |
|
|
Ферромагнитный |
Глубина ИД |
0,5±0,03 |
- |
1,5±0,1 |
|
Ширина ИД |
0,030,07 |
- |
0,050,15 |
|
|
Немагнитный |
Глубина ИД |
0,5±0,03 |
1±0,1 |
- |
|
Ширина ИД |
0,030,07 |
0,050,15 |
- |
|
Максимальный рабочий зазор между преобразователями и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:
|
Материал образца |
Зазор (мм) |
|
Ферромагнитный |
10 |
|
Немагнитный |
3 (мм) |
Отзывы
Характеристики
| Производитель: | НИИИН Технологии |
