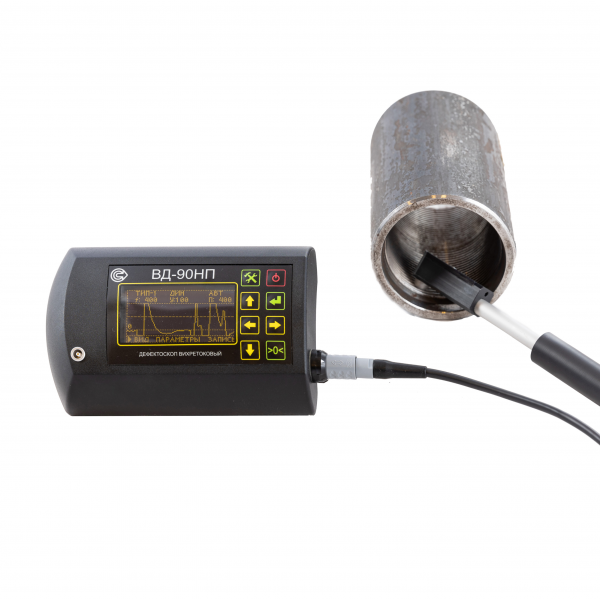

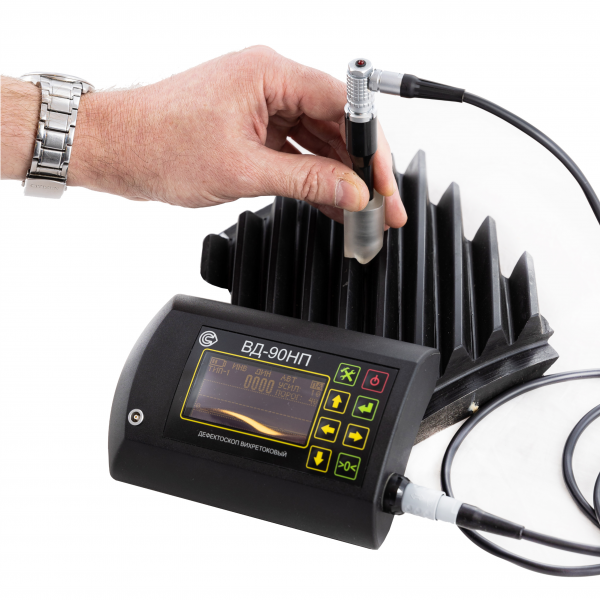

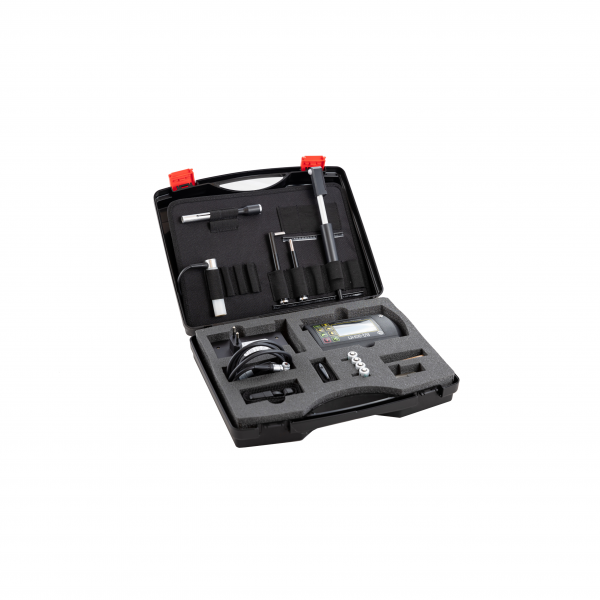

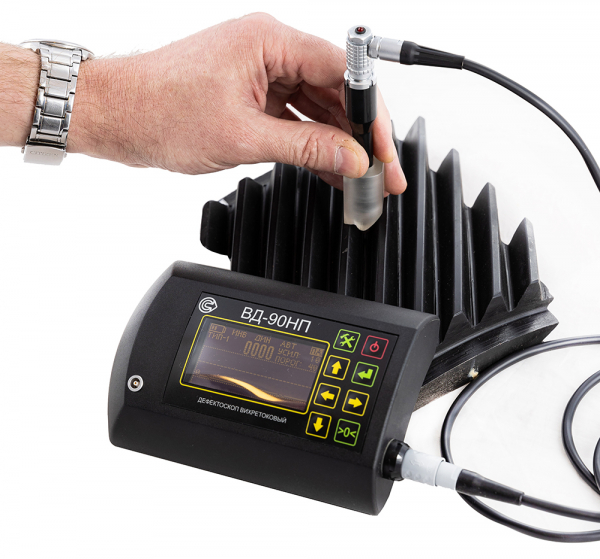

Вихретоковый дефектоскоп в базовой комплектации ВД-90НП

Устройство позволяет обнаруживать трещины и микротрещины различного происхождения, в том числе вызванные стресс-коррозией, даже при наличии непроводящих зазоров (через лакокрасочные, изоляционные покрытия, загрязнения) и без непосредственного контакта с поверхностью изделия.

Вихретоковый дефектоскоп ВД-90НП успешно применяется для контроля качества и профилактического обследования:

• узлов и деталей подвижного состава на предприятиях железнодорожного транспорта: колёсных пар, корпусов автосцепок, боковых рам, надрессорных балок, лабиринтных колец, шкивов;
• труб, профилей, прутков на прокатных производствах на выходном контроле, и на входном контроле у потребителей продукции;
• изделий из алюминиевых и титановых сплавов с многослойными покрытиями на предприятиях авиационной и аэрокосмической отрасли;
• тросов, балок, ответственных узлов техники (кранов, подъёмников) в строительстве;
• магистральных трубопроводов с целью выявления стресс-коррозии.

Использование в полевых условиях, в т.ч. и в зимнее время года на магистральных трубопроводах, в лабораторных, цеховых условиях депо и ремонтных заводов РЖД, судостроительных и судоремонтных верфях, авиационной промышленности и других предприятиях машиностроения.

Дефектоскоп вихретоковый ВД-90НП является модификацией дефектоскопа ВД-12НФП и ВД-12НФМ и может использоваться вместо них.

Вихретоковый дефектоскоп ВД-90НП внесен в Госреестр СИ РФ приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 04.06.2024 1363 "Об утверждении типов средств измерений".

Применение

• авиационная промышленность
• аэрокосмическая отрасль
• нефтяная и газовая промышленность
• атомная энергетика
• машиностроение
• железнодорожный транспорт
• строительство и ЖКХ
• металлургия
• оборонно-промышленный комплекс (ОПК)
• мостостроение
• подъемно-транспортное оборудование
• судостроение и судоходство
• производство металлопроката
• трубы (производство)
• сельское хозяйство

Особенности

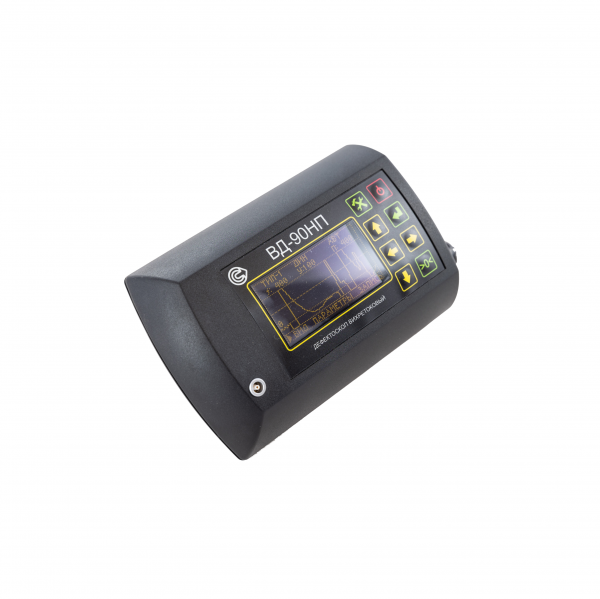

• мобильность (прибор выполнен в малогабаритном корпусе, что обеспечивает его легкость, эргономичность и позволяет крепить его на поясе или на руке);
• высокая чувствительность обнаруживает трещины от 0,1 мм;
• большой диапазон рабочих частот;
• максимальный рабочий зазор до 10мм;
• встроенные режимы калибровки;
• широкий спектр преобразователей;
• возможность контроля изделий с большой шероховатостью поверхности;
• автоматическая подстройка при изменении условий измерения, в том числе отстройка от влияния зазора;
• сохранение результатов измерений во внутренней памяти прибора;
• широкий набор параметров и режимов измерения, как предустановленных, так и сохранённых пользователем, для многократного применения при контроле однотипных изделий.
• световая и звуковая индикация обнаружения дефекта;
• широкий диапазон рабочих температур от 30 С до +50 С;
• большое время непрерывной работы от одного комплекта аккумуляторов;
• модуль беспроводной связи Bluetooth 2.0
• возможность использования прибора совместно с внешним ноутбуком или с мобильным устройством

Характеристики

Порог чувствительности дефектоскопа на стандартном образце

Порог чувствительности дефектоскопа при радиусе отрицательной кривизны контролируемой поверхности не менее 10 мм

Максимальный рабочий зазор между преобразователями и
изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка
дефектоскопа от данного параметра, не более:
