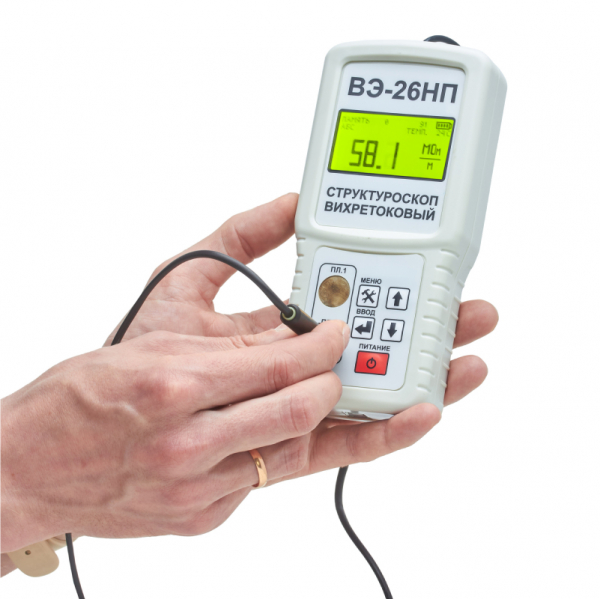

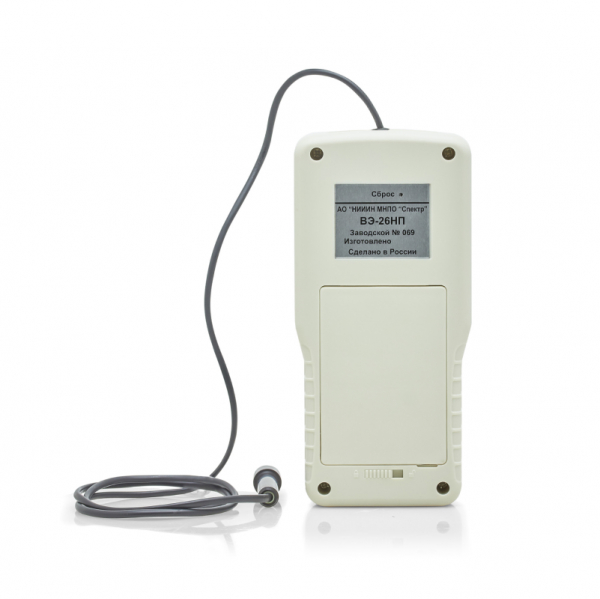

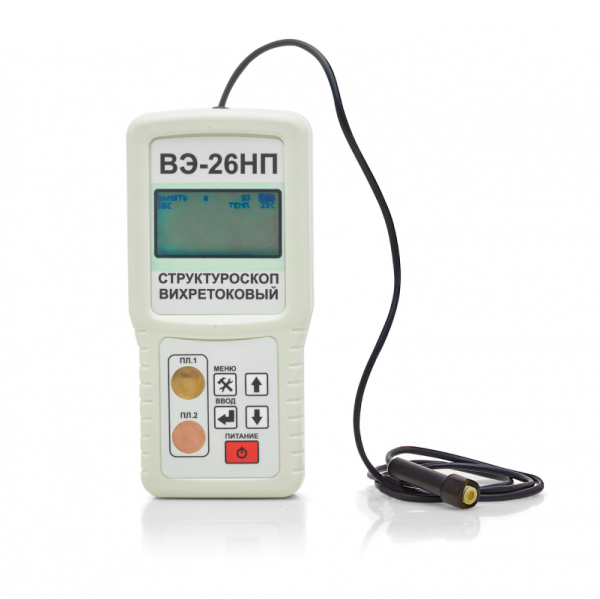

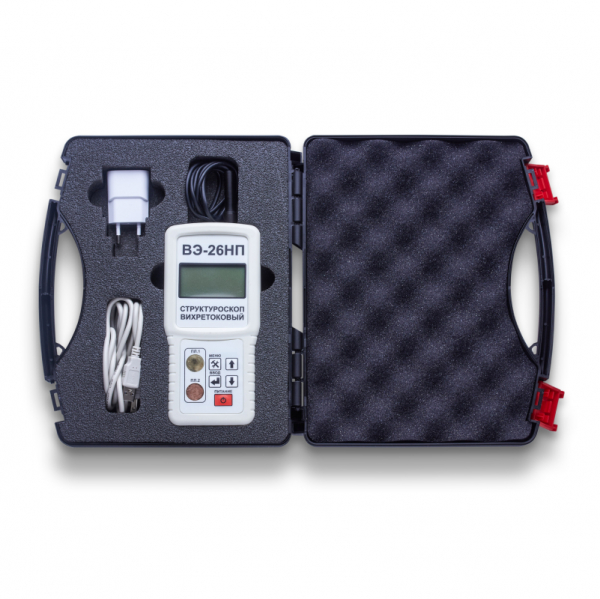

Вихретоковый структуроскоп в базовой комплектации ВЭ-26НП
Арт ВЭ-26НП
Вихретоковый структуроскоп ВЭ-26НП от производителя предназначен для неразрушающего контроля качества материалов и изделий из цветных металлов и сплавов путем измерения их удельной электрической проводимости. Это позволяет сортировать материалы по маркам сплавов, проводить входной контроль материалов на соответствие требуемой марке и осуществлять контроль различных механических характеристик электропроводящих неферромагнитных материалов. Информация о результатах контроля представляется на дисплее в виде числовых значений удельной электрической проводимости или ее приращений относительно заданного базового значения.
233 996
p
В структуроскопе ВЭ-26НП реализован режим дифференциальных измерений, когда запоминается номинальное значение удельной электрической проводимости, а затем измеряется ее отклонение от этого значения.
Удельная электрическая проводимость материалов в той или иной степени зависит от их температуры. Существуют методики, позволяющие учитывать эту зависимость. Для использования таких методик вихретоковый структуроскоп ВЭ-26НП снабжен встроенным термометром.
Применение
- авиационная промышленность
- аэрокосмическая отрасль
- нефтяная и газовая промышленность
- атомная энергетика
- машиностроение
- железнодорожный транспорт
- металлургия
- оборонно-промышленный комплекс (ОПК)
- мостостроение
- судостроение
- производство металлопроката
- трубы (производство)
Особенности
- специальная конструкция измерительного преобразователя наряду с фазовым способом измерения позволяет практически полностью исключить влияние изменений зазора в достаточно широких пределах.
- наличие встроенного калибратора позволяет быстро проводить настройку шкалы прибора в полуавтоматическом режиме.
- наличие встроенного термометра (учет зависимости удельной электрической проводимости материалов от температуры).
- наличие встроенной памяти для сохранения результатов измерений и последующей передачи на ПК.
Характеристики
|
Индикация результатов измерений |
цифровая |
|
Единица измерения |
МСм/м |
|
Диапазон измерений абсолютного значения удельной электрической проводимости |
от 5 МСм/м до 60 МСм/м |
|
Диапазон измерений приращений удельной электрической проводимости |
от (sном. -5) МСм/м до +(60-sном.) МСм/м |
|
Предел допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 100С в пределах рабочего диапазона температур, не более |
0,5 предела основной допускаемой погрешности |
|
Электропитание структуроскопа |
встроенный литий-ионный аккумулятор напряжением 3,7 В |
|
Потребляемая мощность, не более |
100 мВт без подсветки 400 мВт с подсветкой |
|
Время установления рабочего режима, не более |
15 мин. |
|
Время одного измерения, не более |
3с |
|
Допускается периодическая подстройка внешними органами управления |
да |
|
Время непрерывной работы без подстройки |
не менее 1ч. |
|
Объем памяти |
1000 значений удельной Электрической проводимости. |
|
Температура окружающего воздуха |
от +50С до +400С |
|
Относительная влажность при +25°С |
до 98% |
|
Атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Предел допускаемой основной относительной погрешности измерений, не более: |
2% - для диапазона измерений от 5 до 40 МСм/м 3% - для диапазона измерений от 40 до 60 МСм/м |
Указанное значение погрешности обеспечивается при выполнении следующих условий:
|
зазор между преобразователем и поверхностью контролируемого изделия, не более |
0,2 мм |
|
расстояние от центра преобразователя до края изделия, не менее |
6 мм |
|
толщина изделия, не менее |
1 мм |
|
значение величины шероховатости поверхности изделия, не более |
RZ 80 |
|
радиус кривизны выпуклой поверхности изделия, не менее |
50 мм |
|
температура окружающей среды |
200С ± 50С |
Габаритные размеры
|
Электронный блок (длина ширина толщина) |
178 мм x 84 мм x 36 мм |
|
Преобразователь (диаметр длина) |
14 мм x 50 мм |
|
Длина соединительного кабеля |
1000 мм ±20 мм |
|
Масса |
не более 300 г. |
Отзывы
Характеристики
| Производитель: | НИИИН Технологии |
