ВИК - ЭКСПЕРТ АЭУ ПНАЭ Г-7-016-89

ВИК-ЭКСПЕРТ - комплект для проведения визуального и измерительного контроля, используется для проведения неразрушающего контроля сварочных швов, основных материалов, таких как: детали, полуфабрикаты, сборочные единицы, а также наплавленных поверхностей трубопроводов и оборудования, на которые действуют правила безопасной эксплуатации и устройства оборудования, а также трубопроводов атомных энергетических установок.

ВИК-ЭКСПЕРТ - комплект визуального и измерительного контроля, комплектующийся в соответствии с универсальным методом контроля сварных материалов - полуфабрикатов, сварочных соединений и наплавок оборудования и трубопроводов АЭУ ПНАЭ Г-7-016-89.

• Визуальный контроль основных материалов производится при помощи комплекта для визуально-измерительного контроля ВИК-ЭКСПЕРТ для того, чтобы обнаружить следующие дефекты: расслоения, закаты, поверхностные трещины, недопустимые забоины, плены, раковины, шлаковые включения, а также другие дефекты несплошностей.
• Визуальный контроль сварочных швов производится для того, чтобы обнаружить непровары, отслоения, поверхностные трещины, прожоги, свищи, усадочные раковиты, недопустимые подрезы, наплывы, брызги металла, поверхностные включения и скопления.
• Работы по измерительному контролю полуфабрикатов производятся для того, чтобы проверить соответствие геометрических размеров объектов стандартизированным требованиям, либо техническим условиям на определенные полуфабрикаты, а также возможности наличия определенных размеров обнаруженных при проведении визуального контроля поверхностных забоин, шлаковых включений, раковин, а также прочих дефектов несплошности в соответствии со стандартизированными нормами, либо техническими условиями.
• Проведение измерительного контроля деталей и сборочных объектов производится с целью проведения проверки как соответствия их геометрических размеров, так и приемлемой возможности размеров выявленных дефектов в результате проведения визуального контроля поверхностных несплошностей основного металла, которые должны отвечать технических требованиям конструкторской документации.
• Проведение измерительного контроля для деталей подготовленных под сварочные работы (наплавку), производится для того, чтобы проверить соответствие формы и размера конструкционных элементов, которые были приготовлены для проведения сварочных работ (наплавка) кромок и поверхностей требованиям "Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка. Основные положения. ПН АЭ Г-7-009-89" а также соответствие с требованиями конструкторской документации.
• Проведение измерительного контроля в процессе сборки объектов под сварочные работы производится комплектом визуально-измерительного контроля ВИК-ЭКСПЕРТ, для того, чтобы установить соответствие размеров зазоров, смещения притуплений, кромок, а также геометрического положения осей, либо поверхностей собранных объектов (излом, либо перпендикулярность) требованиям ПН АЭ Г-7-009-89, а также заложенным конструкторской документацией.

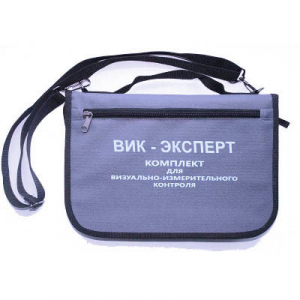

Все измерительные инструменты, входящие в Комплект визуально-измерительного контроля ВИК-ЭКСПЕРТ упакованы в специально разработанную сумку, которая имеет презентабельный вид, эргономичность и изготовлена из прочных, влагоотталкивающих, износостойких экологически чистых материалов (санитарно-эпидемиологическое заключение №63.СЦ.05.870.П.006650.06.07). Сумка имеет удобный наплечный ремень с регулятором длины, а также дополнительную ручку для ношения в руке. Внутреннее пространство сумки комплекта ВИК отличается удобным распределением положения инструментов для облегчения эксплуатации.

Все необходимое оборудование имеет сертификат поверки (калибровки) сроком 1 год. Также для наших клиентов предусмотрено оказание услуги по продлению сертификатов с истекшим сроком действия.

КОМПЛЕКТ ПОСТАВКИ:

1. Универсальный шаблон сварщика УШС-3 (Республика Беларусь, высококачественные, с тонкой иглой) - 1 шт
2. Угольник поверочный для проверки и разметки прямых углов контролируемых объектов. Размер 100х160 (УЛП-160, 0 или I класс точности по РД 03-606-03) - 1шт.
3. Штангенциркуль ЩЦ-1-125-0.1 диапазон измерений 0-125мм. I класс точности - 1 шт.
4. Фонарик карманный ударопрочный в комплекте с батареей GP - 1шт.
5. Маркер по металлу - 1шт.
6. Набор щупов №4 (0,1 -1мм) - 1 шт.
7. Набор радиусных шаблонов №1 (1-6мм) - 1 шт.
8. Набор радиусных шаблонов №3 (7-25мм) - 1шт.
9. Рулетка измерительная 5м прорезиненная- 1 шт.
10. Рулетка измерительная 5м прорезиненная - 1 шт.
11. Лупа измерительная ЛИ-3-10. - 1 шт.
12. Лупа измерительная ЛИ-3-10. - 1 шт.
13. Универсальный шаблон сварщика УШС-2 - 1 шт.
14. Универсальный шаблон Красовского УШК-1 - 1 шт.
15. Зеркало телескопическое поворотное - 1 шт.
16. Комплект документов (по запросу комплектуется нормативным документом РД 03-606-03) - 1 шт
17. Сумка упаковочная наплечная - 1 шт.

ДОПОЛНИТЕЛЬНО В КОМПЛЕКТ ДЛЯ ВИЗУАЛЬНО-ИЗМЕРИТЕЛЬНОГО КОНТРОЛЯ ВИК-ЭКСПЕРТ МОГУТ БЫТЬ ВКЛЮЧЕНЫ:

- Ультразвуковой толщиномер (на выбор);
- Толщиномер покрытий МТ-2007;
- Видеоэндоскоп PCE DE 25 либо PCE-VE 310;
- Микрометр (на выбор);
- Микроскоп (на выбор);
- Различные приборы и принадлежности для визуального и др. методов неразрушающего контроля по запросу.
